Možnosti zobrazení

Umožňuje nastavit možnosti zobrazení hran, rovin atd.

Postup nastavení možností zobrazení:

  1. Klikněte na Možnosti nebo Nástroje > Možnosti.
  2. Klikněte na Zobrazení.
  3. Vyberte z níže popsaných možností a klepněte na OK.
Klepnutím na možnost Obnovit obnovte výchozí nastavení všech systémových možností nebo jen možností na této stránce.

Skryté hrany zobrazit jako

Plné nebo přerušované Určuje, jak se mají v dokumentech dílů nebo sestav zobrazit skryté hrany v režimu Skryté hrany viditelné.

Zobrazení hran dílů/sestav

Ovládá způsob zobrazení tečných hran, když je model v režimu Skryté hrany odstraněné,, Skryté hrany viditelné nebo Stínovaný s hranami.

Viditelné
Čerchované
Odstraněné
Můžete také kliknout na nabídku Zobrazit > Zobrazení a vybrat příkaz Tečné hrany viditelné,, Tečné hrany čerchované nebo Tečné hrany odstraněné.

Zobrazení hran v režimu Stínovaný s hranami

SHO Všechny hrany, které se zobrazí v režimu Skryté hrany odstraněné,, jsou zobrazeny i v režimu Stínovaný s hranami.
Optimalizovat pro tenkostěnné díly Tato možnost je dostupná, když vyberete možnost HLR. Tato funkce slouží k přesnému zobrazení tenkostěnných dílů a sestav a k prevenci prosvítání hran.
Abyste tuto funkci mohli použít, musí vaše grafická karta a její ovladač podporovat rozhraní OpenGL 4.0, GLSL 4.0 nebo novější.
Drátový V režimu Stínovaný s hranami (stejně jako v Drátovém režimu) se zobrazí všechny hrany.

Průhlednost sestavy při úpravě v kontextu

Ovládá možnosti průhlednosti, když upravujete součásti sestavy. Tato nastavení ovlivní jen součásti, které se neupravují. (Tato možnost není k dispozici, když je Režim velkých sestav aktivní.)

Neprůhledná sestava Neupravované součásti budou neprůhledné.
Zachovat průhlednost sestavy Neupravované součásti si zachovají svá individuální nastavení průhlednosti.
Vynutit průhlednost sestavy Neupravované součásti používají úroveň průhlednosti, kterou nastavíte. Pomocí posuvníku nastavte požadovanou průhlednost (průhlednost vzrůstá směrem doprava).
Je také možné změnit barvy používané v režimu Upravit součást.

Vyhlazování

Určuje rozsah vyhlazování modelů na grafické ploše. Vyhlazování vyhladí zubaté hrany, aby obrázek vypadal realističtěji.

Pokud je otevřen alespoň jeden dokument, nemusí být některé možnosti vyhlazování k dispozici. V Režimu velkých sestav nejsou k dispozici žádné možnosti vyhlazování.
Žádný Zakáže vyhlazování.
Vyhladit hrany/skici Vyhladí zubaté hrany v režimu Stínovaný s hranami,, Drátový,, Skryté hrany odstraněné a Skryté hrany viditelné.

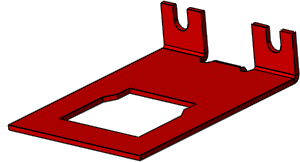

Vyhlazování hran zaškrtnuto

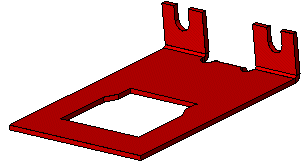

Vyhlazování hran nezaškrtnuto
Vyhlazení celého prostředí Tato možnost je k dispozici, pokud vaše grafická karta podporuje vyhlazování celého prostředí a prošla testem stability. Musíte nastavit možnosti ovládacího panelu grafické karty na vyhlazování, aby mohl mít program kontrolu. Použije vyhlazování na celou grafickou plochu v dílech, sestavách a výkresech.
Před zapnutím nebo vypnutím vyhlazování scény zavřete všechny dokumenty SOLIDWORKS. Restartujte software SOLIDWORKS, aby se vyhlazování mohlo plně projevit.
Zvýrazňovat všechny hrany vybraných prvků Při výběru prvku jsou všechny jeho hrany zvýrazněné.
Dynamicky zvýrazňovat v grafické ploše Plochy, hrany a vrcholy modelu se zvýrazní po přesunutí ukazatele na skicu, model nebo výkres. (Tato možnost není k dispozici, když je Režim velkých sestav aktivní.)
Zobrazit otevřené okraje povrchů jinou barvou Usnadňuje rozlišení mezi otevřenými hranami povrchu a libovolnými tečnými nebo obrysovými hranami.
Chcete-li určit barvu hran, klepněte na položku nabídky Nástroje > Možnosti > Možnosti systému > Barvy . Vyberte Plochy > Otevřené hrany v části Systémové barvy.
Zobrazit stínované roviny Zobrazí průhledné stínované roviny spolu s drátovými hranami, které mají různé přední a zadní barvy.
Chcete-li určit barvy stínované roviny, klepněte na položku nabídky Nástroje > Možnosti > Vlastnosti dokumentu > Zobrazení roviny . Chcete-li změnit barvy, pod možností Plochy vyberte Barva přední strany nebo Barva zadní strany. K úpravě úrovně průhlednosti rovin použijte posuvník (průhlednost vzrůstá směrem doprava).
Zobrazit kóty rovnoběžně s obrazovkou Zvolte tuto možnost, chcete-li zobrazit text kót v rovině vaší obrazovky. Zrušte tuto možnost pro zobrazení textu kót v rovině 3D pohledu popisu kót.

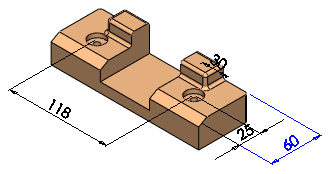

Vybráno: Text kóty je v rovině vaší obrazovky a všechny texty kót a čáry v aktuálním pohledu popisu jsou viditelné.

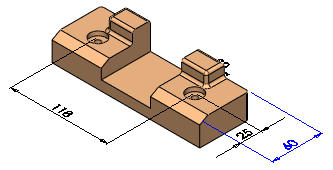

Nezaškrtnuta: Text kóty je v rovině 3D pohledu popisu a všechny texty kót a čáry, které jsou za modelem, jsou skryté.
Zobrazit poznámky rovnoběžně s obrazovkou Zvolte tuto možnost pro zobrazení poznámek v rovině vaší obrazovky. Zrušte tuto možnost pro zobrazení poznámek v rovině 3D pohledu popisu kót.
Zobrazit triádu Zobrazí osový kříž a tím usnadní orientaci při zobrazování modelů. Osový kříž (triáda) slouží jen pro účely zobrazení, a nelze jej vybrat ani použít jako odvozený bod.
Zobrazit posuvníky v grafice Tato možnost není k dispozici, pokud je dokument otevřený. Abyste mohli změnit toto nastavení, musíte nejprve zavřít všechny dokumenty.
Zobrazit okolní okluze v konceptové kvalitě Pokud používáte možnost Okolní okluze,, vyberte pro vykreslování modelů konceptovou kvalitu. V režimu konceptu se modely vykreslují rychleji, ale s menší vizuální věrností. Chcete-li použít výchozí kvalitu, zrušte zaškrtnutí.
Zobrazit grafický kruh SpeedPak Povolí nebo zakáže zobrazení grafického kruhu SpeedPak.

Když povolíte grafický kruh, v oblasti kolem ukazatele je viditelná pouze geometrie, kterou je možné vybrat.

Když grafický kruh zakážete, zůstane viditelná veškerá geometrie kolem ukazatele.
Zobrazit informace popisu nástroje Vyberete-li tuto možnost, budou se zobrazovat informace o poli (název a typ pole, všechny zdrojové prvky použité pro jeho vytvoření, rozteč a počet instancí a vynechané a pozměněné instance).
Typ promítání pro čtyři pohledy Ovládá, jaké pohledy se zobrazí v pohledech, když klepnete na Čtyři pohledy (panel nástrojů Standardní pohledy). Vyberte jednu z následujících možností:

Evropské

Přední, levý, horní a trimetrický

Americké

Přední, pravý, horní a trimetrický
Zobrazit drobečkovou navigaci při výběru

Zobrazuje drobečkovou navigaci v levém horním rohu grafické plochy, když vyberete entitu v grafické ploše nebo uzel ve stromu FeatureManager.

Zobrazuje příslušné prvky směrem nahoru a dolů v hierarchickém stromu, od vybrané entity až k sestavě nebo dílu nejvyšší úrovně.
Zobrazit jedinečný identifikátor rovnice

V části Seřazený pohled v dialogu Rovnice se zobrazuje jedinečný identifikátor pro rovnici v konfiguračních tabulkách.

Když najedete myší na rovnici pod sloupcem Název, zobrazí se popis s jedinečným ID (ID relace) pro tuto rovnici.

Můžete určit ID relace v konfigurační tabulce a povolit nebo zakázat rovnici napříč všemi konfiguracemi. Příslušný parametr je $Enable@ID_relace@Equations, kde ID relace je číslo, které jednoznačně identifikuje rovnici. Například parametr $Enable@1@Equations platí pro rovnici 1. Potom v konfigurační tabulce pod tímto parametrem zadejte Ano pro povolení nebo Ne pro zakázání příslušné rovnice pro všechny konfigurace.
