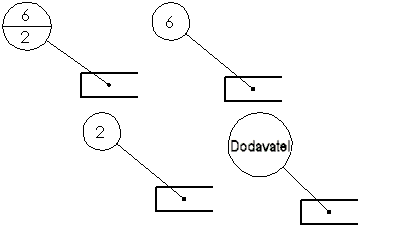

Vlastnosti dokumentu - Pozice Můžete určit nastavení výkresů na úrovni dokumentu pro všechny popisy pozice. Tato nastavení lze přepsat ve správci PropertyManager. Funkce je k dispozici pro dokumenty všech typů. Chcete-li tuto stránku otevřít: Ve výkresu klepněte na Možnosti (standardní panel nástrojů), vyberte záložku Vlastnosti dokumentu a potom vyberte Popisy > Pozice. Norma skicování Norma skicování Nastavení zděděná z vybrané stránky Norma koncipování. Základní norma pozic Norma pozic základny Vyberte normu: ANSI ISO DIN JIS BSI GOST GB Styl odkazové čáry Styl odkazové čáry Vyberte: styl. Tloušťka odkazové čáry Vyberte: tloušťku nebo zvolte Uživatelská velikost a zadejte tloušťku. Styl rámečku Styl rámečku Nastaví styl pro tvar kolem textu. Tloušťka rámečku Vyberte: tloušťku nebo zvolte Uživatelská velikost a zadejte tloušťku. Text Písmo Klepnutím upravíte písmo. Horní Pro horní část pozice kruhové dělící křivky nebo pro jiné typy pozice zvolte: Text Číslo položky Množství Uživatelské vlastnosti Horní se vztahuje na jednoduché a sdružené pozice. Dolní Pro dolní část pozice kruhové dělící křivky zvolte: Text Číslo položky Množství Uživatelské vlastnosti Zobrazení odkazové čáry Zobrazení odkazové čáry Vyberte z těchto možností: Rovná Lomená. Vodorovně zalomí odkazovou čáru a zarovná ji s textem. Vyberte buď: Použít délku zalomení z dokumentu. Odvodí délku odkazové čáry z nastavení na stránce Popisy. Délka odkazové čáry. Umožní vám zadat délku narovnané části odkazové čáry. Hladina Hladina Vyberte hladinu. Nejprve musíte vytvořit hladiny výkresu, poté je můžete zvolit pro vlastnosti dokumentu. Aby se tato nastavení hladin projevila, musíte v dokumentu pohledu výkresu vybrat možnost Podle normyv nastavení Hladina (panel nástrojů Hladina). Jednoduchá pozice Styl Zvolte Žádný pro zobrazení textu pozice bez ohraničení, nebo zvolte tvar pozice. Výchozí nastavení je Kruhové. Kruhové Trojúhelníkové Šestiúhelníkové Obdélníkové Kosočtvercové Pětiúhelníkové Rozdělená kružnice Vlajka - pětistranná Vlajka - trojúhelník Podtržené Čtvercové Čtvercový kruh Kontrola Žádná Velikost Vyberte velikost (konkrétní počet znaků), Přizpůsobit (automaticky se přizpůsobí textu), nebo Vlastní velikost (sami nastavíte velikost pozice). Sdružené pozice Styl Vyberte tvar pozice. Velikost Vyberte velikost (konkrétní počet znaků), Přizpůsobit (automaticky se přizpůsobí textu), nebo Vlastní velikost (sami nastavíte velikost pozice). Automatické rozvržení pozic Vyberte rozvržení: Čtyřhranná Dole Levý Kruhové Nahoru Pravý Čtvercové rozvržení Nadřazené témaVlastnosti dokumentu - Popisy Související pojmy Pozice Související odkazy Vlastnosti dokumentu – štítek umístění/lokace Vlastnosti dokumentu - základny Vlastnosti dokumentu - Geometrické tolerance Vlastnosti dokumentu - Poznámky Vlastnosti dokumentu – Mraky oprav Vlastnosti dokumentu - Drsnosti povrchu Vlastnosti dokumentu - Značky svaru Hladiny
