Drobečková navigace výběru je kontextově založený pohled pro aktuální výběr. Zobrazuje příslušné prvky směrem nahoru a dolů v hierarchickém stromu, od vybrané entity až k sestavě nebo dílu nejvyšší úrovně.
Drobečková navigace vám umožňuje provést nějaký výběr v grafické ploše a pak tento výběr upřesnit za pomoci kontextově založené reprezentace této položky. Když například vyberete v sestavě plochu, uvidíte všechny vazby součásti, ke které tato plocha náleží. V aplikacích před SOLIDWORKS 2016 jste pro zobrazení vazeb buď museli kliknout pravým tlačítkem na součást, nebo součást najít ve stromu FeatureManager a otevřít složku vazeb.
Drobečková navigace poskytuje přístup k celému hierarchickému řetězci entit od položky, kterou jste vybrali, až k dokumentu nejvyšší úrovně. Kromě toho poskytuje drobečková navigace přístup ke společným výběrům, které přiléhají k entitám drobečkové navigace, jako jsou použitá skica prvku, nebo vazby součásti.
Drobečková navigace je užitečná u vazeb sestavy, protože zobrazuje:
|
|
| Drobečková navigace v dílu |
Drobečková navigace v sestavě |
Tyto funkce umožňují skrýt strom FeatureManager a přesto provádět výběry, pro které byste strom FeatureManager typicky používali.
Drobečková navigace je k dispozici pro díly a sestavy. Drobečková navigace je ve výchozím nastavení povolena a objeví se v levém horním rohu grafické plochy, když vyberete:
- Entitu v grafické ploše.
- Uzel ve stromu FeatureManager.
Drobečková navigace se neobjeví, když je zobrazen PropertyManager, když v grafické ploše vyberete popis nebo kótu, nebo když vyberete více entit.
Drobečková navigace poskytuje stejný přístup k nástrojům, jaký byste měli ve stromu FeatureManager.
Drobečková navigace má lepší zpětnou vazbu. Když najedete myší na položku, zobrazí drobečková navigace informace pouze pro vazby, které jsou použitelné na vybranou plochu, hranu, vrchol, prvek nebo tělo.
Drobečková navigace je užitečná u vazeb sestavy, protože zobrazuje:
- Které vazby se použijí na vybrané díly nebo podsestavy.
- Jakékoli chyby nebo problémy vazeb.
Drobečková navigace rovněž zobrazuje stav potlačení entit.
|
Postup pro odstranění drobečkové navigace:
|
Klikněte v otevřené oblasti grafické plochy nebo stiskněte klávesu Esc.
|
|
Postup pro vypnutí drobečkové navigace:
|
Klikněte postupně na a zrušte výběr možnosti Zobrazit drobečkovou navigaci při výběru.
|
|
Postup pro zobrazení panelu nástrojů, který obsahuje nástroje související s výběrem:
|
Klikněte v drobečkové navigaci na položku.
|
|

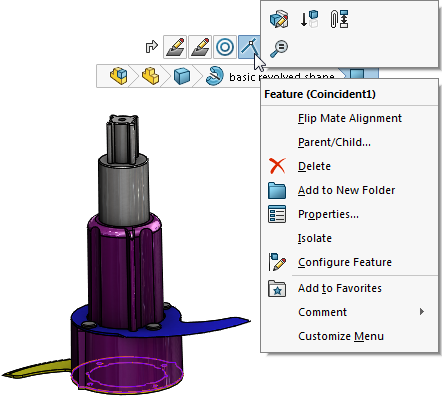

Kontextový panel nástrojů a místní nabídku zobrazíte následovně:
|
Klikněte pravým tlačítkem na položku.
|
|
Kontextový panel nástrojů a místní nabídku pro vazby součásti zobrazíte následovně:
|
Klikněte pravým tlačítkem na drobečkovou navigaci vazby.
Přístup k detailům vazby vám usnadní prozkoumání a pochopení vazeb spojených s určitými prvky návrhu. Když vyberete vazbu, objeví se její název v popisu nástroje a tato vazba se v grafické ploše zvýrazní.
Tím získáte stejné informace, jako kdybyste klikli pravým tlačítkem na součást ve stromu FeatureManager a pak na možnost Zobrazit vazby, aby se otevřelo okno Zobrazit vazby.  |
|
Postup pro zobrazení popisu nástroje a zvýraznění odpovídajícího prvku v grafické ploše:
|
Ukažte myší na drobečkovou navigaci.
|
Když kliknete na drobečkovou navigaci, zobrazí se pouze vazby přidružené k entitě.
Kromě toho drobečková navigace poskytuje rychlý přístup k referenčním rovinám dílu a umožňuje:
- Řídit viditelnost referenční roviny.
- Předvybrat referenční roviny pro použití jako skic roviny, použití v prvku nebo vytvoření vazby sestavy.
Přesun drobečkové navigace výběru k ukazateli
Pokud chcete přesunout drobečkovou navigaci do umístění ukazatele, stiskněte D.
Když upravujete skicu nebo se nacházíte ve správci PropertyManager, po změně hodnoty klikněte v grafické ploše a pak stiskněte D, aby se přesunuly možnosti potvrzovacího rohu k ukazateli.
Klávesa D je přiřazena jako klávesová zkratka pro přesunutí tlačítek potvrzovacího rohu nebo drobečkové navigace výběru k ukazateli, pokud jste nedefinovali klávesu D jako zkratku pro jinou akci SOLIDWORKS.
Postup pro přiřazení jiné klávesy pro přemístění ovládacích prvků:
- Klepněte na .
- V dialogovém okně Vlastní na záložce Klávesnice v poli Vyhledat zadejte Přesun drobečkové navigace výběru, potvrzovací roh.
- Ve sloupci Zkratka(y) pro nástroj zadejte nepoužitou klávesu nebo kombinaci kláves.
- Klepněte na tlačítko OK.
