V závislosti na prvku tažení po křivce můžete vybrat jeden z následujících profilů:
- Profil skici vytváří tažení po křivce prostřednictvím posunu 2D profilu po 2D nebo 3D dráze skici.
Pokud použijete středový profil, můžete vytvořit obousměrné tažení.
Můžete vybrat plochy, hrany a křivky přímo z modelů jako profily tažení po křivce. Rozšířený výběr je podporován u prvků přidání tažením po křivce, odebrání tažením po křivce, tažený povrch a odebrání tažením po křivce sestavy.
Máte následující možnosti výběru:
- Plochy z geometrie modelu.
- Jedna hrana nebo křivky referenční geometrie, které obsahují hladkou uzavřenou smyčku.
- Skupina hran nebo křivek vybraných jako smyčka s použitím správce SelectionManager.
 |
 |
 |
| Vyberte plochu nebo Profil skici |
Vyberte hrany s použitím nástroje SelectionManager pro Profil skici |

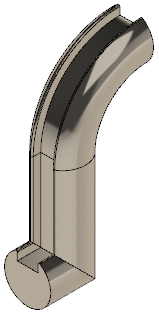

Prvek tažení |
- Kruhový profil vytváří plnou tyč nebo dutou trubku podél čáry, hrany nebo křivky skici přímo na modelu bez potřeby používat skicu profilu.
- Profil objemu vytváří odebrání tažením po křivce pomocí těla nástroje a dráhy, například pro vytvoření řezu podél válcového těla.
