Styly detailu

Níže uvedená tabulka zobrazuje vlivy různých možností na původní rodičovský pohled. Všechny obrázky jsou v ISO normě.

Původní rodičovský pohled:


Styl Kružnice Profil

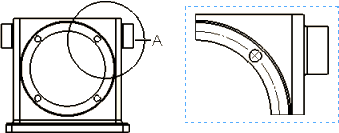

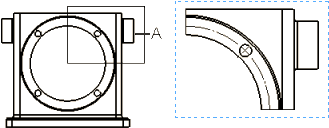

Podle normy detail_per_std_circle.gif detail_per_std_profile.gif

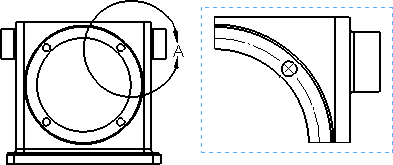

Přerušený kruh detail_broken_circle.gif Nedostupný

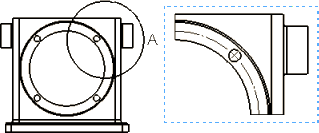

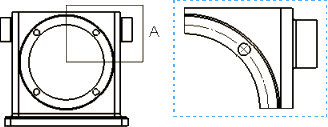

S odkazovou čarou detail_w_leader_circle.gif detail_w_leader_profile.gif

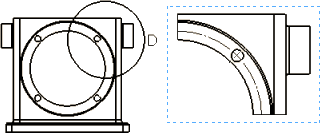

Bez odkazové čáry detail_no_leader_circle.gif detail_no_leader_profile.gif

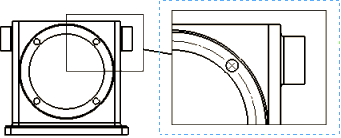

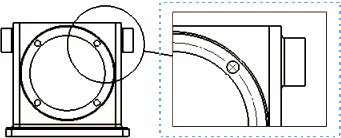

Spojené detail_connected_circle.gif detail_connected_profile.gif
