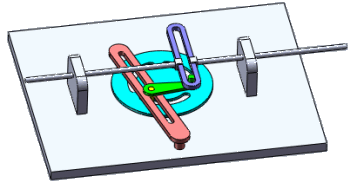

Můžete vytvářet vazby šroubů s rovnými nebo zahnutými drážkami nebo vazby drážka – drážka. Můžete vybrat osu, válcovou plochu nebo drážku pro vytvoření vazeb drážky.
Postup vytvoření vazby drážky:
- Klepněte na Vazba
(panel nástrojů Sestava) nebo na .
- Ve správci PropertyManager rozbalte Strojní vazby a vyberte Drážka
.
- U položky Výběr vazby vyberte plochu drážky a prvek, se kterým se má vytvořit vazba:
- Plocha další přímé nebo úhlové drážky
- Osa
- Válcová plocha
Je možné vybrat překrývající se prvky.
- Vyberte možnost omezení:
| Volba |
Popis |
|---|
| Volné |
Umožňuje volný pohyb součásti v drážce. |
|---|
| Střed v drážce |
Vystředí součást v drážce. |
|---|
| Vzdálenost podél drážky |
Umístí osu součásti do určené vzdálenosti od konce drážky. |
|---|
| Procento podél drážky |
Umístí osu součásti do vzdálenosti určené procentem délky drážky. |
|---|
Chcete-li změnit koncový bod, od kterého se drážka měří, vyberte možnost Obrátit kótu.
U vazeb „drážka do drážky“ je možné vybrat pouze možnosti Volné nebo Střed v drážce.
- Klepněte na
.
