Změna nastavení zobrazení dílu

Můžete změnit vzhled a průhlednost částí. U pevných a povrchových těl můžete také změnit režim zobrazení (například drátový nebo stínovaný) a jestli je díl skrytý nebo zobrazený.

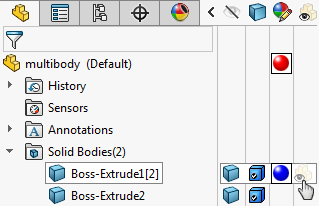

1. Klepněte na v horní části stromu FeatureManager.
   Panel zobrazení se objeví po pravé straně stromu FeatureManager.


2. V multitělové části rozbalte složku Objemová těla pro změnu nastavení zobrazení určitého těla.
3. Přesuňte ukazatel do aktivní řady v panelu zobrazení.
   Prvek nebo tělo se zvýrazní v grafické ploše.

4. Proveďte jeden z následujících úkonů:
   • Klepněte pravým tlačítkem myši a vyberte zobrazení z místní nabídky.
   • Klikněte do sloupce na nastavení, které chcete změnit.

     Pro nastavení Skryto/Zobrazeno a Průhlednost klepnutí nastavení zapíná nebo vypíná světla.

     Průhlednost zapíná desky

     Skrýt/zobrazit nastaveno na Skrýt pro prostřední řadu trubek

     Místní nabídka zobrazí možná nastavení pro Režim zobrazení a Vzhled.

     • Nastavení pro Režim zobrazení jsou následující:
       • Drátový režim
       • Skryté hrany viditelné
       • Skryté hrany odstraněné
       • Stínovaný s hranami
       • Stínovaný
       • Výchozí zobrazeníZnačka zaškrtnutí v rohu ikony režimu zobrazení (například ) ukazuje, že se jedná o výchozí režim zobrazení. Zobrazení je původně nastaveno na tento režim. Výběr režimu zobrazení na panelu zobrazení přepíše toto nastavení.
       Výchozí režim zobrazení můžete změnit, když použijete plovoucí nabídku Styl zobrazení v panelu nástrojů Průhledné zobrazení.



       Režim zobrazení pro malé trubky nastaven na Drátový režim

     • Nastavení pro Vzhled jsou následující:
       • Vzhled - Zobrazuje PropertyManager Vzhledy, kde můžete přidat a upravit vzhledy
       • Odstranit vzhled - odstraní vzhled z vybraného prvku nebo pevného těla
       • Odstranit všechny vzhledy dílu z Odstranit všechny vzhledy dílu z - odstraní všechny vzhledy ze všech odkazů včetně vzhledu na úrovni dílu

       Vzhled nastaven pro velké a malé trubky

       Všechny vzhledy dílu odstraněny
