Složky napětí

VON Napětí von Mises
VONDC: von Mises (směrové složky) Dostupné pouze pro lineární dynamické/harmonické studie.

Řešič provede mnohem přesnější výpočet napětí von Mises při zohlednění znamének (kladné nebo záporné) šesti složek napětí.

Ve většině případů VONDC platí: Hodnoty napětí von Mises (směrové složky) se očekávají vyšší než výsledky napětí von Mises.
P1 Normálové napětí ve směru první osy
P2 Normálové napětí ve směru druhé osy
P3 Normálové napětí ve směru třetí osy
INT Intenzita napětí = P1 - P3 (a)

kde P1 je maximální absolutní normálové napětí a P3 je minimální absolutní normálové napětí.
TRI Tříosé napětí = P1 + P2 + P3 (Součet hlavních složek napětí. Také se označuje jako invariant prvního napětí, protože hodnota se nemění bez ohledu na to, jaké transformace souřadnic použijete na tensor napětí.)
SX Normálové napětí ve směru X vybrané referenční geometrie
SY Normálové napětí ve směru Y vybrané referenční geometrie
SZ Normálové napětí ve směru Z vybrané referenční geometrie
TXY Smykové napětí ve směru Y působící na rovině kolmé ke směru X vybrané referenční geometrie

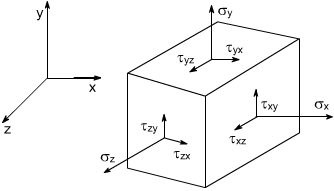

V případě složek napětí ve smyku první index určuje směr normály povrchu a druhý index určuje směr součásti smykového napětí.
TXZ Smykové napětí ve směru Z působící na rovině kolmé ke směru X vybrané referenční geometrie
TYZ Smykové napětí ve směru Z působící na rovině kolmé ke směru Y vybrané referenční geometrie
ERR Chyba normy energie
CP Kontaktní tlak (b)
ILTXZ Interlaminární smyk na rovině XZ
ILTYZ Interlaminární smyk na rovině YZ

(a) V některých kódech a odkazech návrhu se definuje ekvivalentní napětí Tresca jako dvojnásobek maximálního napětí ve smyku, které je rovno (P1 – P3) neboli intenzitě napětí.

(b) Kontaktní tlaky se odvozují od globálních uzlových napětí pomocí transformace souřadnic. U každého uzlu řešič oznámí kontaktní sílu. Pokud je jednotkový vektor N ve směru kontaktní síly {Nx, Ny, Nz} v globálním souřadném systému, lze promítnutím tenzoru uzlového napětí ve směru jednotkového vektoru N odvodit tři komponenty kontaktního tlaku {Px, Py, Pz} v globálním souřadném systému.

Velikost kontaktního tlaku CP v každém uzlu se rovná druhé odmocnině součtu čtverců každé součásti. Směr kontaktního tlaku je vždy kolmý na místo kontaktu.
