PropertyManager Hmotnost materiálu

Během optimalizace topologie se program spustí s daným maximálním fyzickým prostorem součásti, který zahrnuje všechny prvky, a prostřednictvím iterativního procesu určí distribuci nového materiálu, což vede k lehčímu, a přitom tuhému tvaru.

Po dokončení procesu iterativní optimalizace si můžete odvozený tvar součásti prohlédnout v obrázku Hmotnost materiálu.
Postup otevření obrázku Hmotnost materiálu:

  • Ve stromu studie topologie v části Výsledky, dvakrát klikněte na Hmotnost materiálu.

Zobrazení

Elementy o nízké relativní hustotě (menší než 0,3) se považují za „měkké“ elementy. Tyto elementy nepřispívají k celkové tuhosti součásti a lze je bezpečně odebrat. Elementy o vysoké relativní hustotě (větší než 0,7) se považují za „pevné“ elementy. Tyto elementy největší měrou přispívají k celkové tuhosti součásti (měřené únosností) a v konečném návrhu zůstanou zachovány. Posuvník izo-hodnot nastavuje zahrnutí elementů v obrázku Hmotnost materiálu na základě hodnot jejich relativních hustot.
  Výchozí Poloha Výchozí posuvníku izo-hodnot odstraní prvky, jejichž relativní hustota je nižší než 0,3.
  Hmotnost materiálu – Těžký Při přesunutí posuvníku k hodnotě Těžký zahrne všechny prvky.
  Hmotnost materiálu – Lehký Při přesunutí posuvníku k hodnotě Lehký zahrne pouze objemové prvky (s relativní hustotou 1,0), které nelze odstranit.
Prvky vybrané algoritmem jako Nutné zachovat jsou žluté. Prvky vybrané jako Ok pro odstranění (s relativní hustotou pod 0,3) jsou tmavě fialové. Výchozí možnosti barev obrázku Hmotnost materiálu jsou vybrány s ohledem na barvoslepé osoby. Výchozí nastavení pro Možnosti grafu > Možnosti barev je Optimalizováno pro hmotnost materiálu. V části Definováno uživatelem můžete vybrat vlastní mapu barev.
Zobrazit obrázek hmotnosti materiálu Generuje obrázek Hmotnost materiálu na základě aktuální polohy posuvníku. Vypočítanou celkovou hmotnost elementů si můžete zobrazit na obrázku Hmotnost materiálu pod posuvníkem (jako absolutní hodnotu a procento původní hmotnosti).
  Vypočítat vyhlazenou síť Vytvoří hladší povrchovou síť z aktivního obrázku Hmotnost materiálu (odstraní nebo upraví prvky, které tvoří zubaté hrany a ostré rohy).
Chcete-li uložit data vyhlazené sítě optimalizovaného dílu, klikněte pravým tlačítkem do obrázku Hmotnost materiálu a vyberte příkaz Export Smoothed Mesh (Exportovat vyhlazenou síť). Poté můžete uložit data sítě v nové konfiguraci, nebo v novém souboru dílu.
Upřesňující možnosti vyhlazení sítě:

Hrubá

Vyhlazování povrchů se provádí v cyklech. Přesunutím posuvníku k možnosti Hrubá se na obrázek Hmotnost materiálu použije pouze jeden cyklus vyhlazení.

Hladká

Přesunutím posuvníku k možnosti Hladkáse použije vyšší počet vyhlazovacích cyklů a zvýší se doba výpočtu.

Zadejte barvu pro vyhlazenou síť

Vybráním určete barvu pro vyhlazenou geometrii sítě. Výchozí možnost je barva dílu.

Parametr

  Včetně titulního textu Zadejte název obrázku.
  Přidružit obrázek k pojmenovanému pohledu Umožňuje přidružit předdefinovanou orientaci pohledu k aktivnímu obrázku.

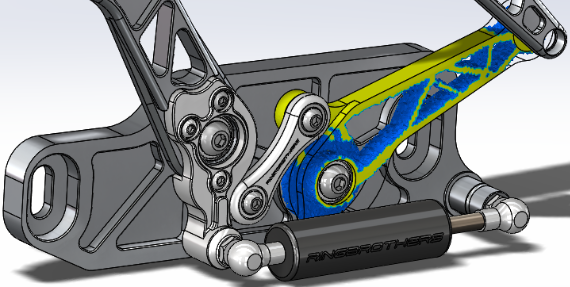

Obrázek Hmotnost materiálu optimalizované součásti automobilové kapoty. „Měkké“ elementy jsou odstraněny z původní geometrie (maximální fyzický prostor).

(Obrázek byl poskytnut společností Ring Brothers LLC.)
