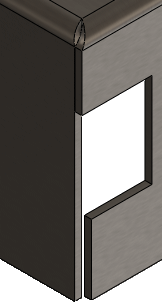

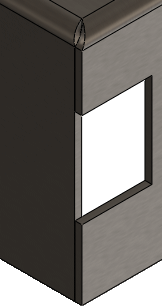

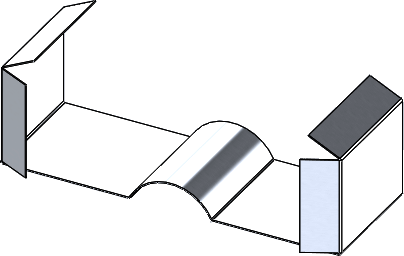

PropertyManager Uzavřený roh Postup uzavření rohu: Vytvořte plechový díl, který obsahuje oblast, kterou chcete uzavřít.Například můžete použít prvek Uzavřený roh pro uzavření otevřené oblasti mezi přilehlými a zkosenými okraji. Klepněte na nástroj Uzavřený roh (panel nástrojů pro plechové díly) nebo na Vložit > Plechové díly > Uzavřený roh. Vyberte jednu nebo více rovinných ploch pro nastavení Plochy k prodloužení .Software SOLIDWORKS se pokusí najít . . Plochy k prodloužení a Plochy ke spojení. Výběr možnosti Automatické kopírování je automaticky zrušen, pokud zrušíte nebo odstraníte výběry pod položkou Plochy k prodloužení, nebo Plochy ke spojení. Později ji můžete zapnout znovu ručně. Vyberte Typ rohu: Na dotyk Přes Pod Styk Přes Pod Přední Nahoru Dimetrický Zadejte hodnotu pro Velikost mezery . Velikost mezery .05 Velikost mezery .1 Zadejte hodnotu pro Poměr přečnívajícího/chybějícího . Vybrat nebo zrušit výběr: Volba Popis Odlehčit oblast ohybu Náhled nebude zobrazen, pokud je tato možnost vybrána. Otevřít oblast ohybu - vybráno Otevřít oblast ohybu - výběr zrušen Rovnoběžné plochy Na všechny plochy, které jsou umístěné ve stejné rovině jako je vybraná plocha, aplikuje uzavřený roh. Rovnoběžné plochy – vybráno Rovnoběžné plochy - výběr zrušen Zúžit roh Použije algoritmus pro ohyby s velkým poloměrem k zúžení mezery v oblasti ohybu. Vybrána možnost Zúžit roh Není vybrána možnost Zúžit roh Automatické kopírování Automaticky vybere Plochy ke spojení na základě vybrané možnosti Plochy k prodloužení. Možnost Automatické kopírování vybrána Možnost Automatické kopírování zrušena Klepněte na . Nadřazené témaUzavřené rohy
