Při stereo vykreslování probíhá výpočet dvou obrazů zároveň: jeden pro levé oko a jeden pro pravé.
Postup použití stereo vykreslování:
- Na paletě na záložce Kamery
na podzáložce Obecné pro Typ vyberte Perspektiva nebo 360.
- Na podzáložce Stereo pro Režim vyberte Souběžný režim nebo Anaglyf.
Stereo vykreslování je podporováno v režimech promítání kamery Perspektiva a 360. Software SOLIDWORKS Visualize nabízí dva režimy zobrazování levého a pravého obrazu.
Souběžný režim

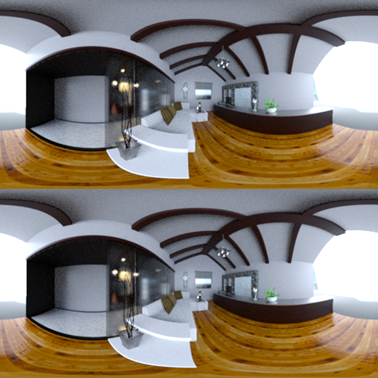

V tomto režimu se oba obrazy zobrazují zároveň. Levý obraz je nahoře a pravý dole.
Anaglyf
V tomto režimu jsou oba obrazy překryty s použitím barevných filtrů (v chromaticky opačných barvách, tj. červené a azurové) a výsledkem je 3D obraz, který lze pozorovat pomocí běžně dostupných stereo brýlí. Zároveň tento režim umožňuje pozorovat efekt stereo paralaxy. V tomto příkladu je nulová paralaxa neboli ohnisková vzdálenost nastavena na láhev s vínem uprostřed obrázku.
Ostatní stereo parametry
Velikost stereo efektu můžete nastavit pomocí parametrů Vzdálenost očí a Ohnisková vzdálenost. Ohnisková vzdálenost (vzdálenost od místa kamery ve směru pohledu) určuje nulovou paralaxu nebo bod konvergence mezi levým a pravým obrazem pro danou Vzdálenost očí. Klikněte na tlačítko Vybrat a vyberte pomocí kurzoru v podobě nitkového kříže ve 3D pohledu objekt, který bude definovat Ohniskovou vzdálenost.
