Vytvoření vymezovacího rámečku

Pomocí nástroje Vymezovací rámeček v nabídce Referenční geometrie můžete vytvořit rámeček, který zcela obklopuje model při minimálním objemu. Můžete vytvořit vymezovací rámeček pro vícetělový, jednotělový nebo plechový díl.

Ve správci PropertyManager Vymezovací rámeček můžete nastavit orientaci rámečku tak, že vyberete rovinnou plochu dílu nebo referenční rovinu. Jestliže dojde ke změně dílu, změní se automaticky velikost vymezovacího rámečku.

Do vymezovacího rámečku můžete zahrnout skrytá těla a povrchy. Vymezovací rámeček dále můžete skrýt, zobrazit, potlačit nebo uvolnit z místní nabídky.

Na záložce Specifické pro konfiguraci v okně Souhrnné informace jsou k dispozici čtyři vlastnosti vymezovacího rámečku. Rozměry těchto vlastností mohou být užitečné při určení prostoru potřebného pro přepravu a balení produktu. Odkazy na tyto vlastnosti můžete vkládat do kusovníků a dalších tabulek.

Výpočet vymezovacího rámečku pro díl s množstvím ploch může být časově náročný. Pokud má díl množství ploch, vytvořte vymezovací rámeček po dokončení modelování dílu.

Předtím bylo možné pouze vytvořit vymezovací rámeček pro položku tabulky přířezů u svařovaných konstrukcí.

Chcete-li vytvořit vymezovací rámeček a zobrazit jeho vlastnosti, postupujte takto:

  1. V dokumentu dílu klikněte na Vymezovací rámeček (panel nástrojů Referenční geometrie) nebo Vložit > Referenční geometrie > Vymezovací rámeček .
  2. Ve správci PropertyManager Vymezovací rámeček ponechte vybranou možnost Nejlépe přizpůsobit a klikněte na .

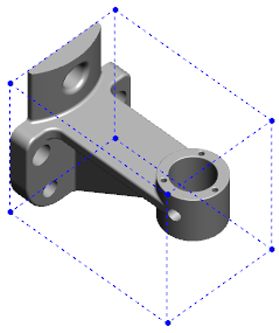

    Software poté automaticky vypočítá vymezovací rámeček pro díl, jak ukazuje obrázek. Ve stromu FeatureManager přibyla za položkou Počátek položka Vymezovací rámeček.

    Vymezovací rámeček vypočítaný softwarem SOLIDWORKS nemusí mít minimální objem pro některá těla a díly. Navrhovaný vymezovací rámeček porovnejte s předchozími zkušenostmi a experimentálními daty a v případě potřeby ho upravte.
  3. Chcete-li si zobrazit vlastnosti vymezovacího rámečku, klikněte na záložku Soubor > Vlastnosti > Specifické pro konfiguraci.

    Zde je zobrazena tloušťka, šířka, délka a objem vymezovacího rámečku.

  4. Pokud skryjete tělo v dílu, vymezovací rámeček se automaticky aktualizuje a obklopí pouze viditelná těla v modelu.
  5. Chcete-li vymezovací rámeček upravit, klikněte ve stromu FeatureManager pravým tlačítkem na položku Vymezovací rámeček a vyberte příkaz Upravit prvek . Poté ve správci PropertyManager klikněte na možnost Zahrnout skrytá těla a klikněte na .
