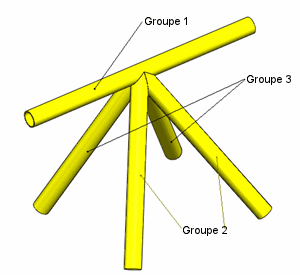

Modèle avec trois groupes de constructions soudées.
|

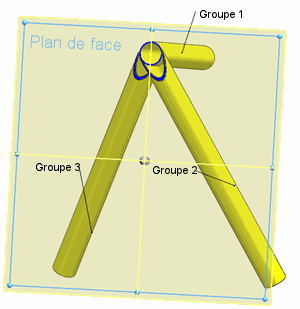

Vue en coupe avec ordre d'ajustement:
- Groupe 1 - Ordre d'ajustement 1
- Groupe 2 - Ordre d'ajustement 2
- Groupe 3 - Ordre d'ajustement 3
Résultat: - Le groupe 1 ajuste les groupes 2 et 3.
- Les groupe 2 ajuste le groupe 3.
|
|
|

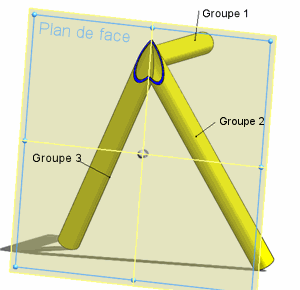

Vue en coupe avec ordre d'ajustement:
- Groupe 1 - Ordre d'ajustement 1
- Groupe 2 - Ordre d'ajustement 2
- Groupe 3 - Ordre d'ajustement 2
Résultat: - Le groupe 1 ajuste les groupes 2 et 3.
- Les groupes 2 et 3 se découpent mutuellement.
|
|
|

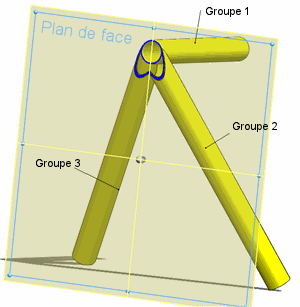

Vue en coupe avec ordre d'ajustement:
- Groupe 1 - Ordre d'ajustement 2
- Groupe 2 - Ordre d'ajustement 1
- Groupe 3 - Ordre d'ajustement 3
Résultat: - Les groupes 2 et 3 ajustent le groupe 1.
- Les groupes 2 et 3 se découpent mutuellement.
|
|
