Exemple d'enlèvement de matière normal

Vous devrez peut-être effectuer un enlèvement de matière normal à un emplacement spécifique dans une pièce. L'illustration ci-dessous indique les raisons pour lesquelles vous devrez effectuer un enlèvement de matière normal avec les paramètres Prolongement par rapport au Plan décalé.

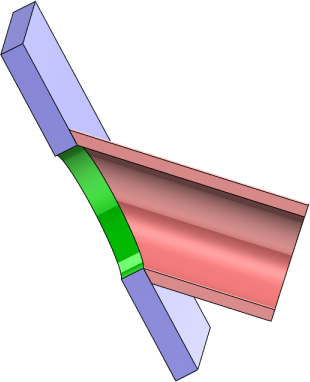

Imaginez que vous avez une pièce ou un corps de tôlerie incliné et un tube qui doit être soudé en haut de la pièce. Cet exemple montre une vue en coupe.

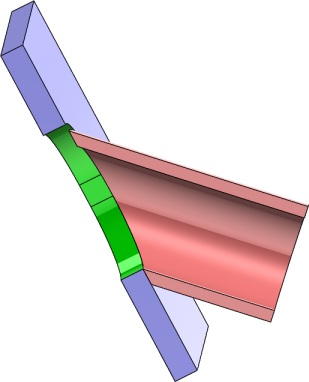

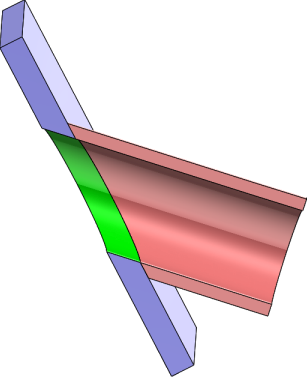

Le paramètre Prolongement crée un coin parfaitement fermé sur l'un des côtés et un intervalle important sur l'autre côté. Avec cette approche, vous devez souder beaucoup de matériaux dans l'intervalle pour connecter le tube à la pièce. Le Plan décalé vous permet de sélectionner la référence de tôlerie en tant que face supérieure et de définir le décalage sur 0. Le contour qui en résulte vous permet de créer une soudure avec moins d'efforts et de matériaux.
