Inclusion des rotations dans les vues éclatées

Vous pouvez créer des étapes de vue éclatée qui pivotent un composant avec ou sans translation linéaire.

Pour créer une vue éclatée dans un assemblage, cliquez sur Insertion > Vue éclatée.

Pour inclure une rotation dans une étape de vue éclatée:

  1. Avec le PropertyManager ouvert, sélectionnez les composants à pivoter dans l'étape d'éclatement.

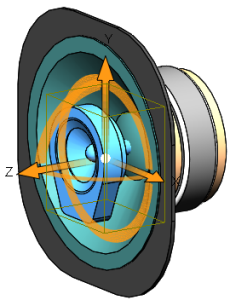

    Les poignées de rotation et de translation s'affichent.

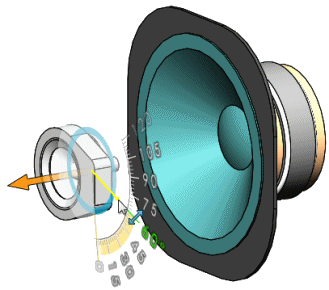

  2. Sélectionnez une poignée de direction de rotation et pivotez jusqu'à une position souhaitée.
    Vous pouvez inclure la rotation et la conversion dans la même étape d'éclatement. Vous pouvez également modifier la distance de translation de l'étape d'éclatement et les valeurs d'angle de rotation dans le PropertyManager.

  3. Pour terminer l'étape d'éclatement, cliquez sur Terminé.

Affichage des étapes d'éclatement de rotation

Dans le logiciel eDrawings, vous pouvez afficher des étapes éclatées de rotation enregistrées dans des fichiers d'assemblage créés avec SOLIDWORKS 2014 ou une version ultérieure.

Vous pouvez également afficher des étapes d'éclatement qui pivotent un composant avec ou sans translation linéaire dans le logiciel eDrawings.
