Enlèvement de matière dans la conversion 2D en 3D

Vous pouvez créer des fonctions enlèvement de matière avec des esquisses partielles à l'aide de l'outil Convertir en enlèvement de matière (barre d'outils 2D à 3D).

Enlèv. de matière extrudé dans la barre d'outils Fonctions n'accepte que des esquisses complètes.

Pour créer une fonction enlèvement de matière:

  1. Editez une esquisse.
  2. Sélectionnez les entités d'esquisse nécessaires pour la fonction.
    Il n'est pas nécessaire de sélectionner une esquisse complète.
  3. Maintenez la touche Ctrl enfoncée et sélectionnez une face pour définir le point de départ de l'enlèvement de matière.
  4. Cliquez sur Convertir en enlèvement de matière (barre d'outils 2D à 3D) ou sur Outils > Outils d'esquisse > 2D à 3D > Enlèvement de matière , puis cliquez dans la zone graphique pour définir la direction de l'enlèvement de matière.
    Le PropertyManager Enlèv. mat.-Extru. apparaît.
  5. Editez les propriétés dans le PropertyManager Base extrusion.
    Pour la conversion 2D en 3D, vous avez la possibilité de spécifier la profondeur d'un enlèvement de matière borgne en sélectionnant une entité d'esquisse. Cliquez sur Profondeur et sélectionnez une entité dans l'esquisse.
  6. Cliquez sur OK .
Exemple d'enlèvement de matière dans la conversion 2D en 3D

Sélectionnez les entités d'esquisse montrées dans la vue auxiliaire pour définir l'enlèvement de matière.

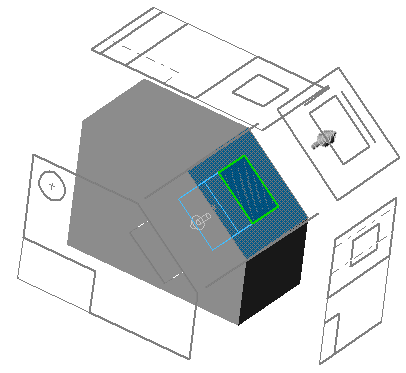

Maintenez la touche Ctrl enfoncée et sélectionnez la face indiquée sur la fonction de base pour définir le point de départ de l'enlèvement de matière.
Cliquez sur Convertir en enlèvement de matière (barre d'outils 2D à 3D) et cliquez dans la zone graphique pour définir la direction de l'enlèvement de matière.

Dans le PropertyManager Enlèv. mat.-Extru., cliquez sur Profondeur et sélectionnez la ligne indiquée dans la vue de face pour spécifier la profondeur de l'enlèvement de matière.

Cliquez sur OK .

Cliquez sur Lignes cachées apparentes (barre d'outils Affichage) pour voir l'enlèvement de matière.
