Dupliquer des corps dans les pièces de tôlerie

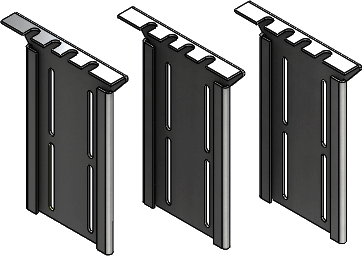

Vous pouvez créer une pièce de tôlerie à corps multiples en dupliquant la pièce d'origine.

Servez-vous des commandes suivantes de la barre d'outils Fonctions pour dupliquer une pièce:

  • Répétition linéaire
  • Répétition pilotée par un cercle
  • Symétrie
  • Déplacer/Copier les corps

Les modifications que vous apportez au-dessus de la fonction de répétition dans l'arbre de création FeatureManager sont reflétées dans tous les corps.

Les modifications de corps individuels dans la liste des pièces soudées ne s'appliquent qu'à ces corps.

Pour dupliquer un corps de tôlerie:

  1. Dans une pièce de tôlerie existante, cliquez sur Déplacer/Copier les corps (barre d'outils Fonctions) ou sur Insertion > Fonctions > Déplacer/Copier.
  2. Dans le PropertyManager:
    1. Sous Corps à déplacer/copier, spécifiez le corps à déplacer bodies.png en le sélectionnant dans la zone graphique ou dans la liste des pièces soudées de l'arbre de création FeatureManager mobile.

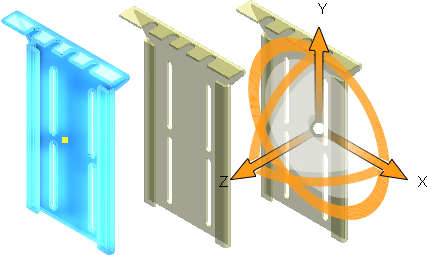

      Le trièdre apparaît.
    2. Cliquez sur Copiez et définissez une valeur pour Nombre de copies pattern_linear_count.png.
  3. Déplacez le trièdre pour distribuer les corps.
  4. Cliquez sur .
