Exemple - Contraintes magnétique

Dans cet exemple, vous utilisez des contraintes magnétiques pour connecter deux rails sur un sol dans un assemblage.

Les étapes décrites dans cet exemple sont les suivantes :
  • Créez un plan du sol.
  • Ajoutez un point de raccordement au premier rail (droite).
  • Ajoutez un point de raccordement au second rail (courbe).
  • Insérez les rails dans l'assemblage et utilisez des contraintes magnétiques pour les attacher.
  1. Pour créer le plan du sol, avec l'assemblage au sol ouvert dans la zone graphique, cliquez sur Insertion > Géométrie de référence > Plan du sol.

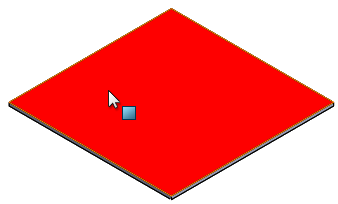

  2. Dans la zone graphique, cliquez sur la face supérieure pour Plan du sol.

  3. Cliquez sur .
  4. Pour ajouter un point de raccordement au premier rail, avec le rail droit ouvert dans la zone graphique, cliquez sur Outils > Editeur de ressources.
  5. Dans la zone graphique, sélectionnez la face affichée pour Plan du sol.

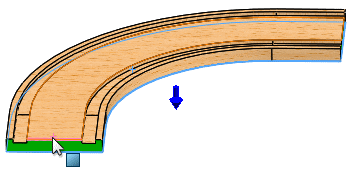

  6. Sélectionnez l'arête indiquée pour Point de raccordement sous Points de raccordement.

    Lorsque vous sélectionnez une arête linéaire, le point milieu est choisi.

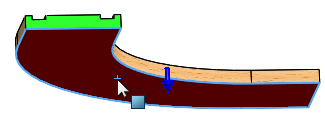

  7. Sélectionnez la face affichée pour Direction de raccordement.

  8. Cliquez sur Ajouter un connecteur.

  9. Cliquez sur .
    L'arbre de création FeatureManager est mis à jour pour inclure les Références publiées contenant le Plan du sol et Connecteur1.
  10. Pour ajouter un point de raccordement au deuxième rail, avec le rail courbe ouvert dans la zone graphique, cliquez sur Outils > Editeur de ressources.
  11. Dans la zone graphique, sélectionnez la face affichée pour Plan du sol.

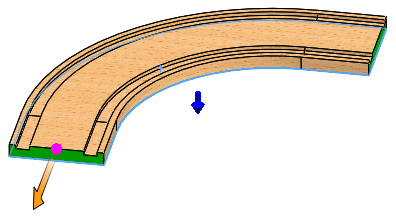

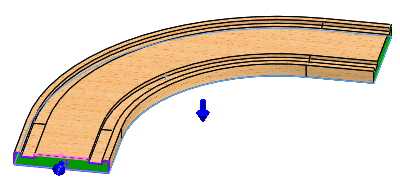

  12. Sélectionnez l'arête indiquée pour Point de raccordement sous Points de raccordement.

  13. Sélectionnez la face affichée pour Direction de raccordement.

  14. Cliquez sur Ajouter un connecteur.

  15. Cliquez sur .
    L'arbre de création FeatureManager est mis à jour pour inclure les Références publiées contenant le Plan du sol et Connecteur1.
  16. Pour insérer les ressources dans l'assemblage, avec l'assemblage de sol ouvert dans la zone graphique, cliquez sur Insérer des composants (barre d'outils Assemblage) ou sur Insertion > Composant > Pièce/Assemblage existant .

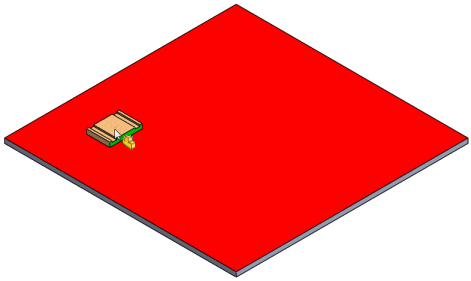

  17. Dans le PropertyManager, dans Documents ouverts, sélectionnez la piste droite et faites glisser le pointeur avec la piste jointe vers la zone graphique, comme indiqué.

  18. Cliquez pour placer le rail sur le sol.
    Le rail est contraint au sol parce que la masse des contraintes au sol sont incluses.

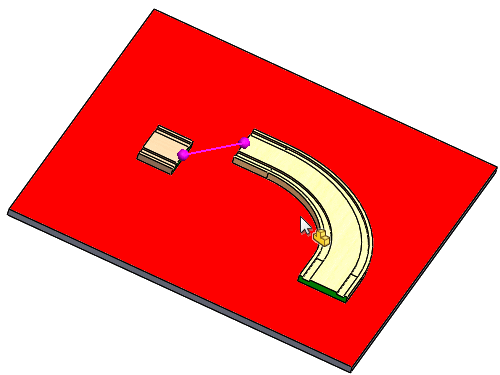

  19. Dans le PropertyManager, dans Documents ouverts, sélectionnez le rail courbe et faites glisser le pointeur avec le rail joint vers la zone graphique comme indiqué, mais sans le relâcher. A mesure que vous faites glisser le rail courbe vers le rail droit, remarquez la ligne d'aimantation de contrainte magnétique qui s'affiche lorsque vous rapprochez le rail courbe.

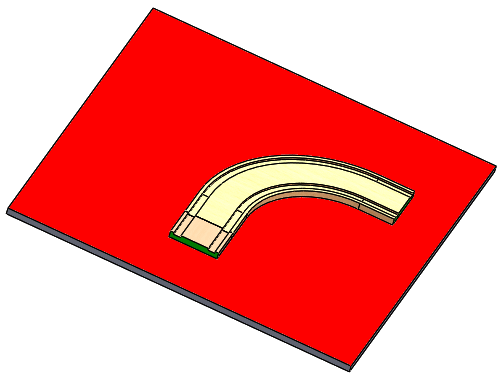

  20. Cliquez pour relâcher le rail courbe de sorte qu'il s'aligne sur le rail droit.
