Maintenant, lorsque vous effectuez une étude de tolérance en utilisant TolAnalyst, l'étude prend en considération les cotes et tolérances que vous appliquez aux fonctions construites avec DimXpert pour les pièces, ainsi que leur effet sur d'autres fonctions dans la chaîne de tolérances.
Fonctions construites affectées:
- Points d'intersection
- Lignes d'intersection
Exemple de lignes d'intersection

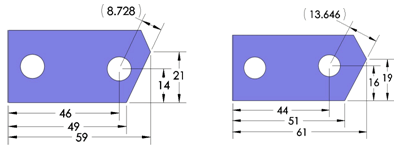

A l'aide de TolAnalyst, vous créez une étude pour déterminer la chaîne de cotes de tolérance d'une mesure définie à partir du plan à droite jusqu'au perçage de droite, et correspondant à la cote de référence de 11.18 indiquée sur la figure. L'emplacement du plan est contrôlé par deux fonctions construites, des lignes d'intersections, signalées par des cercles rouges.
|
L'étude TolAnalyst prend en considération les cotes et tolérances appliquées aux fonctions construites et aux perçages.
Les valeurs 20, 50 et 60 changent.
|
