Le rendu de stéréoscopie calcule les deux images en même temps, une pour l'œil gauche et une pour l'œil droit.
Pour utiliser le rendu stéréo :
- Dans la palette, accédez à l'onglet Caméras
, puis au sous-onglet Général. Sélectionnez ensuite le Type Perspective ou 360.
- Dans le sous-onglet Stéréo, sélectionnez le Mode Stéréo couple ou Stéréo anaglyphe.
Les types de projection de caméra Perspective et 360 prennent en charge le rendu stéréo. SOLIDWORKS Visualize fournit deux modes pour afficher les images de l'œil gauche et droit.

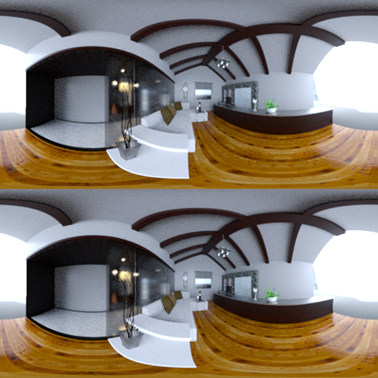

Mode Stéréo couple
Le mode Stéréo couple permet d'afficher les deux images simultanément. L'image de gauche est en haut ; l'image de droite est en bas.

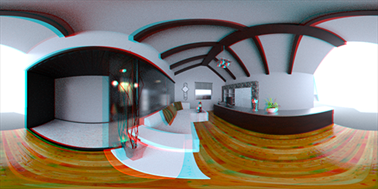

Mode Stéréo anaglyphe
Il permet de superposer deux images en utilisant des filtres de couleur (couleurs chromatiquement opposées rouge et cyan) pour produire des images 3D que vous pouvez visualiser à l'aide de verres stéréo rouge/cyan bon marché. De plus, il vous aide à voir l'effet de parallaxe stéréo. Dans cet exemple, la parallaxe zéro ou un point focal est défini sur la bouteille dans le centre de l'image.
Autres paramètres stéréo
Vous pouvez contrôler l'intensité de l'effet stéréo à l'aide des paramètres Ecart oculaire et Distance focale. La Distance focale (distance à partir de la position de la caméra dans la direction d'affichage) définit la parallaxe zéro ou le point de convergence entre les images de gauche et de droite pour un Ecart oculaire donné. Cliquez sur Choisir et sélectionnez un objet dans la fenêtre 3D en utilisant le curseur du viseur pour spécifier la Distance focale.
