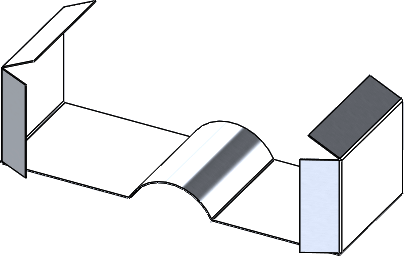

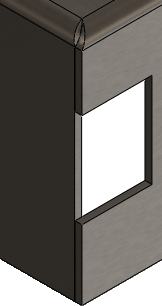

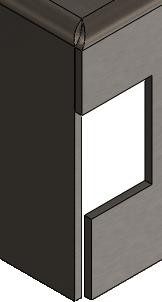

PropertyManager Coin fermé Pour fermer un coin: Créez une pièce de tôlerie incluant la région à fermer.Par exemple, vous pouvez utiliser la fonction Coin fermé pour clore l'espace entre deux tôles pliées sur arête adjacentes et en angle. Cliquez sur Coin fermé (barre d'outils Tôlerie) ou Insertion > Tôlerie > Coin fermé. Sélectionnez une ou plusieurs faces planes comme Faces à prolonger .Le logiciel SOLIDWORKS tente de trouver les Faces correspondantes . Si elles ne sont pas trouvées, vous pouvez sélectionner les Faces à prolonger et les Faces correspondantes manuellement. Propagation auto est automatiquement désactivée si vous effacez des sélections sous Faces à prolonger ou Faces correspondantes. Vous pouvez à nouveau l'activer manuellement. Sélectionnez un Type de coin : Butt Recouvrement par dessus Recouvrement négatif Talon Recouvrement par dessus Recouvrement négatif Avant Haut Dimétrique Spécifiez une valeur pour l'Intervalle . Intervalle .05 Intervalle .1 Spécifiez une valeur pour le Rapport de recouvrement . Activez ou désactivez: Option Description Ouvrir la zone de pliage Aucun aperçu n'est affiché lorsque cette option est sélectionnée. Ouvrir la zone de pliage sélectionnée Ouvrir la zone de pliage désélectionnée Faces coplanaires Applique le coin fermé à toutes les faces qui sont coplanaires à la face sélectionnée. Faces coplanaires sélectionnée Faces coplanaires désactivée Coin resserré Utilise l'algorithme pour les grands rayons de pliage afin de réduire l'intervalle dans la région du pliage. Coin resserré sélectionné Coin resserré désactivé Propagation auto Sélectionne automatiquement les Faces correspondantes en fonction des Faces à prolonger sélectionnées. Propagation auto sélectionnée Propagation auto désactivée Cliquez sur . Sujet parentCoins fermés
