Tables de calcul du pli

Vous pouvez calculer la longueur développée des pièces de tôlerie à l'aide des tables de calcul du pli.

Les tables de calcul du pli permettent de définir diverses tranches angulaires, d'affecter des équations à ces tranches et de calculer la longueur développée de la pièce.

L'emplacement par défaut pour les tables de calcul du pli est rép_install \lang\french\Sheetmetal Bend Tables.

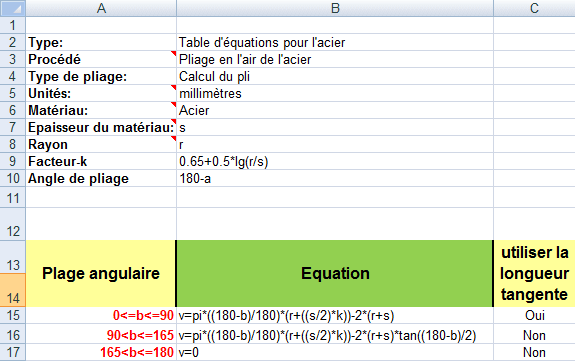

Exemple de table de calcul du pli:

Colonne A	Affiche les variables pouvant être utilisées dans les équations: s = épaisseur du matériau r = rayon de pliage facteur-k = facteur-k (vous pouvez utiliser une équation ou une valeur) ß = angle d'ouverture
Plage angulaire	Vous permet de définir les plages angulaires. La plage angulaire définit les différentes plages devant être utilisées pour des calculs spécifiques. La plus petite valeur angulaire d'une plage est définie à gauche de ß ß = variable d'angle La plus grande valeur angulaire d'une plage est définie à droite de ß
Equation	Vous permet de définir l'équation à utiliser pour la plage angulaire. Vous pouvez également utiliser une valeur constante.

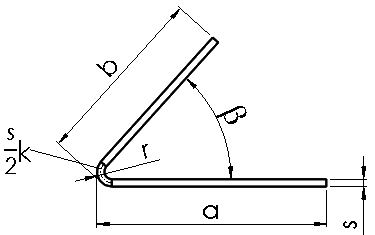

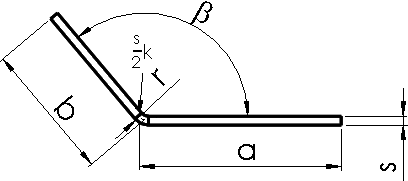

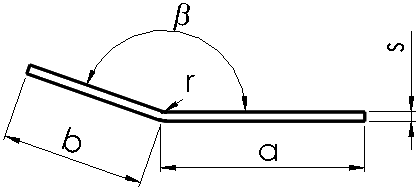

utiliser la longueur tangente	Vous permet de déterminer la méthode de calcul des tôles pliées: intersection virtuelle ou longueur tangente. L'équation qui calcule la longueur développée est la suivante: LD = A + B + V, où V peut être négatif. Lorsque V est négatif, cela revient à utiliser une perte au pli, même si l'équation s'applique à une zone de pliage.
