Création d'un tenon et d'une mortaise

Pour créer un tenon et une mortaise :

  1. Dans une pièce, cliquez sur Tenon et mortaise (barre d'outils Tôlerie) ou sur Insertion > Tôlerie > Tenon et mortaise.
  2. Spécifiez les options dans le PropertyManager.

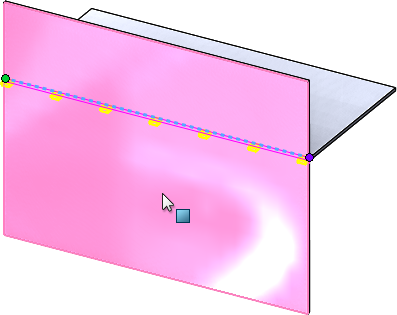

  3. Dans la zone graphique, sélectionnez une arête pour les tenons et une face correspondante pour les mortaises.
    Les arêtes doivent être linéaires, les faces peuvent être planes ou cylindriques, mais les arêtes et les faces ne doivent pas obligatoirement se toucher. L'arête et la face peuvent être sur le même corps.

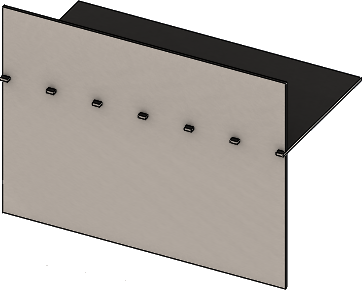

  4. Cliquez sur .
