Eine Explosionsansicht in einem Mehrkörper-Teil zeigt die Volumenkörper in zerlegter Darstellung an, wobei durch die Anordnung erkennbar ist, wie sie zusammenpassen.
Sie erstellen Explosionsansichten, indem Sie Volumenkörper im Grafikbereich auswählen und ziehen, wodurch eine oder mehrere Explosionsstufen erstellt werden. In Explosionsansichten können folgende Operationen ausgeführt werden:
- Aufgelöste Stapel von Volumenkörpern gleichmäßig beabstanden.
- Einen neuen Volumenkörper an die vorhandenen Explosionsstufen eines anderen Volumenkörpers anfügen. Dies ist nützlich, wenn Sie einem Teil, das bereits über eine Explosionsansicht verfügt, einen neuen Volumenkörper hinzufügen.
- Explosionslinien hinzufügen, um die Beziehungen zwischen den Volumenkörper anzugeben.
Wird ein Mehrkörper-Teil im Explosionsmodus aufgelöst, können Sie keine Verknüpfungen dafür hinzufügen.
|
| Zusammengeklappt |
|

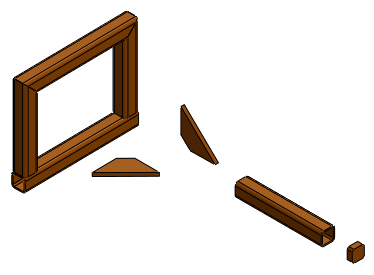

| Aufgelöst |
