PropertyManager Bemaßungswert

So öffnen Sie diesen PropertyManager:

Wählen Sie eine oder mehrere Bemaßungen aus.

Wenn Sie mehrere Bemaßungen auswählen, stehen nur die Eigenschaften, die auf alle ausgewählten Bemaßungen zutreffen, zur Verfügung.

Bemaßungshilfswerkzeuge

Ermöglicht die Bemaßung einer Zeichnung mit intelligenten Bemaßungen oder DimXpert-Bemaßungen (für Zeichnungen). Klicken Sie auf DimXpert , um auf die Registerkarten DimXpert (für Zeichnungen) und Automatisch Bemaßen zuzugreifen.

	Intelligente Bemaßung	Ermöglicht die Erstellung von Bemaßungen mit dem Werkzeug Intelligente Bemaßung.
	Schnelle Bemaßung	Ermöglicht die Aktivierung oder Deaktivierung der schnellen Bemaßungsauswahl. Wählen Sie die Option aus zum Aktivieren, wählen Sie sie ab, zum Deaktivieren. Die Einstellung bleibt auch für Folgesitzungen erhalten.
	DimXpert	Ermöglicht die Anwendung von Bemaßungen, um Fertigungs-Features (Muster, Schlitze, Taschen, Verrundungen etc.) und Abstandsbemaßungen vollständig mit DimXpert für Zeichnungen zu definieren.

Stil

Stil

Toleranz/Genauigkeit

	Beschreibungswert	Wählen Sie einen Wert in der aktuell ausgewählten Bemaßung aus. Dies ist verfügbar für Bemaßungen mit mehreren Werten in der Beschreibung.
	Toleranztyp	Wählen Sie aus der Liste aus. Die verfügbaren Auswahlmöglichkeiten hängen vom Bemaßungstyp ab. Siehe Beispiele für Bemaßungstoleranz und -genauigkeit.
	Maximale Variation
	Minimale Variation
	Einheitsgenauigkeit	Wählen Sie die Anzahl der Dezimalstellen aus der Liste für den Bemaßungswert aus.
	Toleranzgenauigkeit	Wählen Sie die Anzahl der Stellen nach dem Dezimalpunkt für Toleranzwerte aus.
	Genauigkeiten mit Modell verknüpfen	Legt bei importierten Bemaßungen Änderungen bei der Einheits- und Toleranzgenauigkeit als parametrisch für das Modell fest.
	Konfigurationen (Nur für Teile und Baugruppen).	Wendet die Bemaßungstoleranz auf bestimmte Konfigurationen nur bei gesteuerten Bemaßungen an.
	Klassifizierung (Passung, Passung mit Toleranz oder Passung (nur Toleranz)).	Wenn Sie entweder Bohrungspassung oder Wellenpassung (unten) auswählen, wird die Liste für die jeweils andere Kategorie (Bohrungspassung oder Wellenpassung) basierend auf der Klassifizierung gefiltert.
	Bohrungspassung und Wellenpassung (Passung, Passung mit Toleranz oder Passung (nur Toleranz).	Wählen Sie aus den Listen aus, oder geben Sie einen beliebigen Text ein. Zweiseitige Toleranzen (Maximale Variation und Minimale Variation) sind für den Typ Passung mit Toleranz oder Passung (nur Toleranz) verfügbar, wenn Sie Bohrungspassung oder Wellenpassung, aber nicht beide, festlegen.
	Passtoleranzanzeige (Passung, Passung mit Toleranz oder Passung (nur Toleranz)).	Geschichtet mit Linienanzeige Geschichtet ohne Linienanzeige Lineare Anzeige
	Klammern anzeigen	Klammern sind verfügbar für die Toleranztypen Zweiseitig, Symmetrisch und Passung mit Toleranz. Klammern sind im Typ Passung mit Toleranz verfügbar, wenn Sie Bohrungspassung oder Wellenpassung, jedoch nicht beide, definieren.

2. Toleranz/Genauigkeit

Verfügbar für Fasenbemaßungen. Siehe Einfügen von Fasenbemaßungen in Zeichnungen.

Primärer Wert

Der primäre Wert wird für steuernde Bemaßungen angezeigt und kann geändert werden, um das Modell zu modifizieren. Sie können den Bemaßungswert außer Kraft setzen. Bei Bemaßungen, auf die nicht Bezug genommen wird, können Sie den Bemaßungsnamen ändern. Gesteuerte (Referenz-) Bemaßungen führen einen Wert und Namen auf, aber Sie können nicht geändert werden.

	Name	Der Name der ausgewählten Bemaßung.
	Bemaßungswert	Der Wert der ausgewählten Bemaßung.
	Wert übergehen	Aktivieren Sie diese Option, um den primären Wert außer Kraft zu setzen, und geben Sie einen neuen Wert ein. Wenn Sie Wert übergehen deaktivieren, erhält die Bemaßung wieder ihren ursprünglichen Wert, behält aber die Toleranz. Außer Kraft gesetzte Werte werden nicht automatisch aktualisiert, wenn sich die Geometrie ändert. Originalwert Außer Kraft gesetzter Wert
	Richtung umkehren	Ändern Sie die Bemaßungsrichtung zwischen positiv und negativ.

Bemaßungstext

	Klammern hinzufügen	Gesteuerte (Referenz-)Bemaßungen können mit oder ohne Klammern angezeigt werden. Standardmäßig werden sie mit Klammern angezeigt.
	Bemaßung zentrieren	Wenn Sie einen Bemaßungstext zwischen die Maßhilfslinien ziehen, rastet der Bemaßungstext in der Mitte der Maßhilfslinien ein.
	Prüfmaß
	Offset Text	Versetzt den Bemaßungstext mit Hilfe einer Hinweislinie von der Bemaßungslinie.
	Text	Die Bemaßung wird automatisch im mittleren Textfeld angezeigt, das durch das Wort <DIM> gekennzeichnet wird. Platzieren Sie den Cursor an eine beliebige Stelle im Textfeld, um den Text einzufügen. Wenn Sie <DIM> löschen, können Sie den Wert erneut einfügen, indem Sie auf Wert hinzufügen (XX.XX) klicken. Bei einigen Bemaßungstypen wird automatisch Zusatztext eingeblendet. Die Bohrungsbeschreibung für eine Stirnsenkungsbohrung zeigt z. B. den Durchmesser und die Tiefe der Bohrung an (<MOD-DIAM><DIM><HOLE-DEPTH>xx). Bohrungsbeschreibungen für Bohrungen, die mit dem Bohrungsassistenten erstellt wurden, zeigen die Informationen vom Bohrungsassistenten an. Sie können den Text bearbeiten und Variablen aus dem Dialogfeld Beschreibungsvariablen einfügen.
		Für Bemaßungen gemäß ISO-Entwurfsnorm mit durchgezogener Hinweislinie und ausgerichtetem Text können Sie das Feld Bemaßungstext verwenden, um den Text oder geteilten Doppelbemaßungstext oberhalb oder unterhalb von Bemaßungslinien für lineare, Durchmesser- und Radiusbemaßungen anzuordnen. Sie können Text nur teilen, wenn die Textposition unter Extras > Optionen > Dokumenteigenschaften > Bemaßungen auf Durchgehende Maßlinie, ausgerichteter Text für die Bemaßung gesetzt ist. Verwenden Sie das zweite Textfeld, um den Text unter der durchgehenden Bemaßungslinie zu platzieren. Klammer und Inspektionskontur können auf die Ober- und Unterseite unabhängig voneinander angewendet werden.

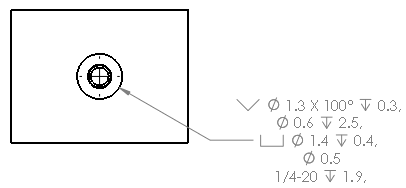

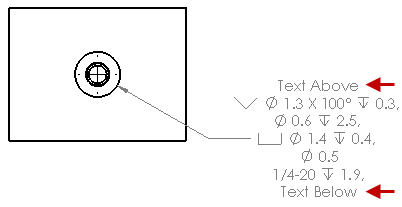

	Beschreibungsreihenfolge umkehren	Kehrt die Beschreibungsreihenfolge für Bohrungen um, die mit dem Werkzeug Erweiterte Bohrung erstellt wurden. Beschreibungsreihenfolge umkehren aktiviert Beschreibungsreihenfolge umkehren deaktiviert Sie können die Beschreibung im Feature durch Einschluss von zusätzlichem Text definieren. Geben Sie den Text ein, der in Text oberhalb und Text unterhalb eingeschlossen werden soll.
	Hinweise oben und unten vertauschen	Wählen Sie diese Option aus, um die Textfolgen oben und unten zu vertauschen.
	Ausrichten	Sie können Text horizontal und in einigen Normen die Hinweislinie vertikal ausrichten. Linksbündig , Zentriert , Rechtsbündig Linksbündig Zentriert Rechtsbündig Nach oben ausrichten, Mittig ausrichten, Nach unten ausrichten Nach oben ausrichten Mittig ausrichten Nach unten ausrichten
	Symbole	Klicken Sie im Grafikbereich auf die Stelle, wo ein Standardsymbol platziert werden soll. Klicken Sie auf ein Symbol oder auf Weitere, um auf die Symbolbibliothek zuzugreifen. Siehe Verwenden der Symbolbibliothek.
	Anzeige Fasenbemaßung	Abstand X Abstand Abstand X Winkel Winkel X Abstand C-Abstand Verfügbar nur für Fasen mit 45°-Winkel.

Doppelbemaßung

Bestimmt, dass die Bemaßung sowohl im Einheitensystem des Dokuments als auch unter den Doppelbemaßungseinheiten angezeigt wird. Die Einheiten werden in Dokumenteigenschaften - Einheiten definiert. In Dokumenteigenschaften - Bemaßungen definieren Sie, wo die Wechseleinheiten angezeigt werden sollen. Doppelbemaßungen werden in eckigen Klammern angezeigt.

	Einheitsgenauigkeit	Wählen Sie die Anzahl der Dezimalstellen aus der Liste für den Bemaßungswert aus.
	Toleranzgenauigkeit	Wählen Sie die Anzahl der Stellen nach dem Dezimalpunkt für Toleranzwerte aus.
	Genauigkeiten mit Modell verknüpfen	Legt für importierte Bemaßungen Änderungen bei der Einheits- und Toleranzgenauigkeit für die sekundären Einheiten als parametrisch für das Modell fest.
	Abrundung nach innen	Steuert die Abrundung nach innen für jede einzelne Bemaßung.
	Abspalten	Wählen Sie diese Option aus, um neue Bemaßungen mit Doppelbemaßungen festzulegen und die Anzeige in einen Bereich oberhalb und unterhalb der ununterbrochenen Bemaßungslinie zu teilen. Sie können Text nur teilen, wenn Textposition auf Durchgehende Maßlinie, Ausgerichteter Text (unter Extras > Optionen > Dokumenteigenschaften > Bemaßungen ) für die Bemaßung eingestellt ist.
