Die Ordnerstruktur von untergeordneten Schweißkonstruktionen wird beibehalten, wenn Sie die Sortieroptionen der Zuschnittsliste verwenden.
Wenn zwei Körper, die unter zwei verschiedenen untergeordneten Schweißkonstruktionsordnern gruppiert sind, geometrisch identisch werden, vergleicht und sortiert die Software die Körper mit Körpern unter demselben Ordner der untergeordneten Schweißkonstruktion. Die Software sortiert und gruppiert die Körper nicht unter demselben Zuschnittslistenordner, da dies die Konstruktionsabsicht der untergeordneten Schweißkonstruktionsordner unterbrechen würde.
In diesem Beispiel werden ein Muster für Schweißkonstruktionen mit dem Feature Aufsatz-Linear-austragen für das Ausgangselement und fünf Instanzen verwendet.Ein Feature Schnitt-Linear austragen1 wird dem Ausgangselement und Verrundung1 wird der zweiten Instanz hinzugefügt.
|

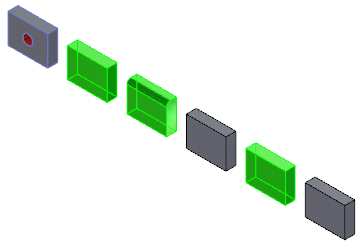

Die Abbildung zeigt die Struktur der Zuschnittsliste vor dem Sortieren. Beachten Sie die separaten untergeordneten Schweißkonstruktionsordner, jeweils mit mehreren Ordnern mit Zuschnittslistenelementen.  Untergeordnete Schweißkonstruktion3 enthält die Instanzen eins, zwei und vier.

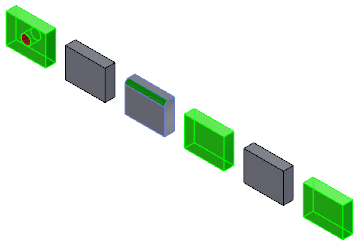

Untergeordnete Schweißkonstruktion4 enthält das Ausgangselement plus die Instanzen drei und fünf.
|
Klicken Sie im FeatureManager mit der rechten Maustaste auf Zuschnittsliste  und klicken Sie dann auf Sortieroptionen der Zuschnittsliste. Wählen Sie im PropertyManager die Option Identische Körper sammeln aus. Unter Auszuschließende Flächen/Features wählen Sie die Features Schnitt-Linear austragen1 und Verrundung1 aus und klicken Sie anschließend auf  . |

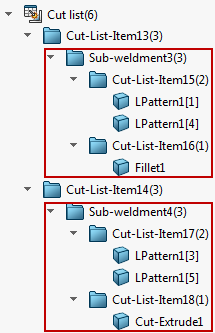

| Die Abbildung zeigt die Struktur der Zuschnittsliste nach dem Sortieren.
Die nachgebildeten Körper sind jetzt identisch. Die Sortierung behält jedoch die Ordnerstruktur der untergeordneten Schweißkonstruktion bei. Die Körper werden verglichen und unter ihren jeweiligen untergeordneten Schweißkonstruktionsordnern sortiert.  |
