Spezielle DimXpert Feature-Typen

Spezielle DimXpert Feature-Typen bauen auf DimXpert Features auf.

Spezielle Feature-Typen Definition Unterstützte Features Beispiel
Sammlung Gruppe von mindestens zwei Fertigungs-Features. Alle

Die Features, die die Peripherie des Teils bilden, werden in einem Sammelmuster zusammengefasst.

Sammelmuster sind besonders praktisch, wenn Sie eine Oberflächenprofiltoleranz gleichzeitig auf eine Reihe von Features oder Flächen anwenden müssen.

Zusammengesetzter Zylinder Eine Reihe koaxialer Zylinder mit dem gleichen Radius, z. B. die beiden oberen, zylindrischen Flächen des Teils. Zylinder
Zusammengesetzte Bohrung Eine Reihe koaxialer Bohrungen mit dem gleichen Durchmesser, z. B. die beiden zylindrischen Innenflächen des Teils, die durch eine Nut getrennt sind. Einfache Bohrung
Spezielle Feature-Typen Definition Unterstützte Features Beispiel
Muster Eine Gruppe von DimXpert Features des gleichen Typs (Bohrung, Schlitz, Kerbe usw.) und mit den gleichen Größenparametern.

Sie sind im Allgemeinen mit gemeinsamen Bemaßungen und Toleranzen assoziiert. Beispiel: Eine Durchmesserbemaßung und eine Form- und Lagetoleranz wird auf ein Bohrungsmuster angewendet.

  • Fase
  • Stirnsenkungsbohrung
  • Formsenkungsbohrung
  • Zylinder
  • Verrundung
  • Kerbe
  • Einfache Bohrung
  • Langloch

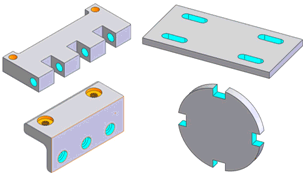

Muster-Features des Typs „Einfache Bohrung“, „Stirnsenkung“, „Schlitz“ und „Kerbe“
Verknüpftes Muster DimXpert Muster, das auf einer Assoziation mit einem oder mehreren SW Modellierungs-Features basiert und diese beibehält.

DimXpert Muster-Features, die mit Modellierungs-Features verknüpft sind, werden bei Änderung der Modellierungs-Features automatisch aktualisiert.

Verknüpfte Muster sind im DimXpertManager an dem Verknüpfungssymbol zu erkennen.

„Slot Pattern1“ ist ein verknüpftes Muster, „Slot Pattern2“ hingegen nicht.



Unterstützte Modellierungs-Features:
  • Fase
  • Kreismuster
  • Linear ausgetragener Schnitt
  • Verrundung
  • Bohrungsassistent
  • Lineares Muster
  • Spiegeln
  • Einfache Bohrung

Anhand der vier kleinen Bohrungen auf dem obigen Teil wird nachstehend beispielhaft erläutert, unter welchen Bedingungen verknüpfte bzw. nicht verknüpfte Muster erstellt werden.

Verknüpft:

  • Vier Bohrungen, modelliert als einzelne Bohrungsassistent-Bohrung oder als Einfache-Bohrung-Feature
  • Vier Bohrungen, modelliert mit Hilfe eines einzigen Schnitt-linear-austragen-Features, dessen Skizze nur die vier Kreise enthält
  • Einzelne Bohrungsassistent-Bohrung oder Einfache-Bohrung-Feature, gefolgt von einem linearen Muster oder Kreismuster

Nicht Verknüpft:

  • Teil ist ein importierter Körper
  • Das ganze Teil wird mit einer einzigen Skizze und einem Linear-austragen-Feature modelliert
