Wenn Sie mehrere Komponenten in einem Schritt auflösen, können Sie diese entlang einer Achse in gleichen Abständen anordnen.
Automatisches Anordnen von Komponenten in einem bestimmten Abstand:
- Wählen Sie zwei oder mehr Komponenten aus.
- Wählen Sie unter Optionen die Option Automatischer Abstand für Komponenten beim Ziehen aus.
- Ziehen Sie einen Triadenarm, um die Komponenten aufzulösen.

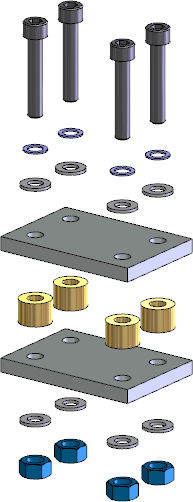

Die ausgewählten Bauteile verschieben sich unter Beibehaltung eines gleichen Abstands, wenn Sie sie ziehen. Parallele Bauteile bleiben parallel.
- Bearbeiten Sie optional die Explosionsstufe mit den folgenden Möglichkeiten:
- Verwenden Sie die Ziehpunkte
, um die Bauteile zu verschieben und ihre Reihenfolge in der Kette zu ändern.
- Ziehen Sie ein Bauteil zurück zu einem anderen verknüpften Bauteil, um die Verknüpfung während der Explosion beizubehalten.
- Ändern des automatischen Abstands. Verschieben Sie im PropertyManager unter Optionen den Regler für Abstand zwischen Kettenkomponenten anpassen
.
- Ziehen Sie Bauteile wieder über den ursprünglichen Maus-Ziehpunkt hinaus, um die Explosionsansicht aufzuheben und dann in die andere Richtung zu erstellen.
