Eingebettete Blöcke sind Blöcke innerhalb von Blöcken, die dieselben Funktionen wie normale Blöcke beinhalten.
Sie können eingebettete Blöcke beim Bearbeiten eines vorhandenen Blocks erstellen und bei folgenden Aufgaben:
- Skizzieren von neuen Elementen
- Auswählen vorhandener Elemente

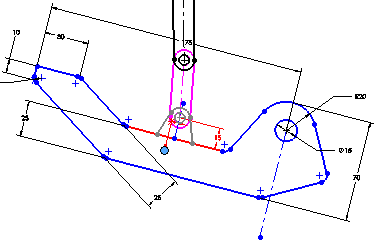

Erstellen von eingebetteten Blöcken:
- Klicken Sie mit der rechten Maustaste im FeatureManager auf einen Block
, und wählen Sie Block bearbeiten aus.
- Skizzieren Sie Elemente, oder wählen Sie Elemente aus, die dem zu bearbeitenden Block als eingebettete Blöcke hinzugefügt werden sollen.
- Fügen Sie eventuell erforderliche Beziehungen hinzu.
- Klicken Sie auf Block erstellen
(Block-Symbolleiste), oder wählen Sie aus, um die Skizzenelemente im PropertyManager unter Blockelemente aufzulisten.
- Klicken Sie auf
und dann auf Modellneuaufbau
. Beachten Sie die eingebetteten Blöcke im FeatureManager.
