Sie können Explosionsstufen erstellen, mit denen eine Komponente mit oder ohne lineare Translation gedreht wird.
Um eine Explosionsansicht in einer Baugruppe zu erstellen, klicken Sie auf .
Um eine Rotation in eine Explosionsstufe aufzunehmen, gehen Sie folgendermaßen vor:
- Wählen Sie im geöffneten PropertyManager die Komponenten aus, die in der Explosionsstufe gedreht werden sollen.

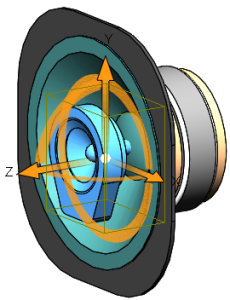

Die Rotations- und Translationsziehpunkte werden angezeigt.
-
Wählen Sie einen Drehrichtungsziehpunkt aus, und drehen Sie die Komponente an die gewünschte Position.
Rotation und Translation können in derselben Explosionsstufe enthalten sein. Sie können auch die Werte für den Translationsabstand und den Rotationswinkel der Explosionsstufe im PropertyManager bearbeiten.
- Um die Explosionsstufe fertigzustellen, klicken Sie auf Fertig.
