Sie können vorhandene Winkelführungsbemaßungen ändern.
So ändern Sie Winkelführungsbemaßungen:
- Stellen Sie im PropertyManager Bemaßung auf der Registerkarte Hinweislinien sicher, dass Kettenbemaßung anzeigen ausgewählt ist.

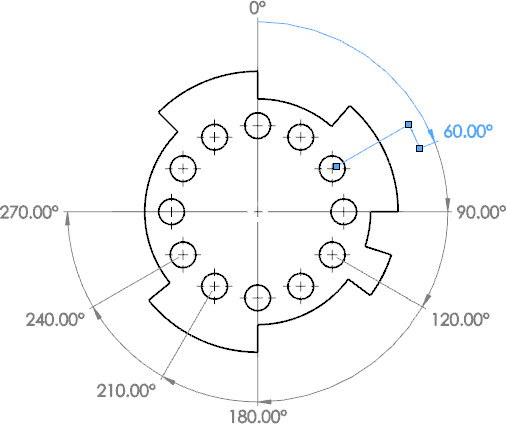

- Klicken Sie im Grafikbereich mit der rechten Maustaste auf eine Polarkoordinatenbemaßung, die auf dem Modell liegt, und wählen Sie dann Ausrichtung brechen aus.
- Ziehen Sie die laufende Bemaßungskette, um sie zu verschieben.
Alle laufenden Bemaßungen auf der Kette werden verschoben mit Ausnahme der Bemaßung, deren Ausrichtung gebrochen ist.
- Klicken Sie mit der rechten Maustaste auf eine Winkelführungsbemaßung auf dem
h, und wählen Sie Anzeigeoptionen und anschließend eine der folgenden Optionen aus:
| Option |
Bezeichnung |
|---|
|
Laufende Bemaßung ausrichten
|
Richtet alle laufenden Bemaßungen aus. |
|---|
|
Knick
|
Biegt die Bemaßungslinie und ermöglicht so die Neupositionierung der Bemaßung.
|
|---|
|
Laufende Bemaßung erneut knicken
|
Wendet den automatischen Knick-Algorithmus auf die laufenden Bemaßungen an. |
|---|
|
Klammern anzeigen
|
Setzt die ausgewählte Bemaßung in Klammern.
|
|---|
|
Als Prüfmaß anzeigen
|
Zeigt die ausgewählte Bemaßung als Prüfmaß an.
|
|---|
