Wenn Sie mit TolAnalyst eine Toleranzstudie ausführen, werden die Bemaßungen und Toleranzen, die Sie mit DimXpert für Teile auf Konstruktions-Features anwenden, und deren Auswirkung auf andere Features in der Toleranzkette berücksichtigt.
Betroffene Konstruktions-Features:
- Punkt überschneiden
- Linie überschneiden
Beispiel für ein Linie-überschneiden-Feature

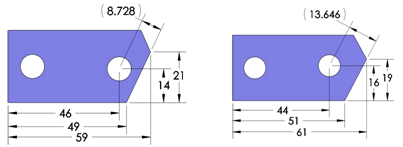

Erstellen Sie mit TolAnalyst eine Studie, um die Toleranzsumme für eine Messung von der rechten Ebene zur rechten Bohrung, wie durch die Referenzbemaßung 11.18 angegeben, zu bestimmen. Die Position der Ebene wird durch zwei Konstruktions-Features (Linie-überschneiden-Features) gesteuert. Diese sind in der Abbildung durch die roten Kreise dargestellt.
|
In der TolAnalyst Studie werden die auf Konstruktions-Features und Bohrungen angewendeten Bemaßungen und Toleranzen berücksichtigt.
Die Werte 20, 50 und 60 ändern sich.
|
