Sie können vollständige Prüfberichte aus vorhandenen SOLIDWORKS Teil- und Baugruppendateien (*.sldprt und *.sldasm) erstellen.

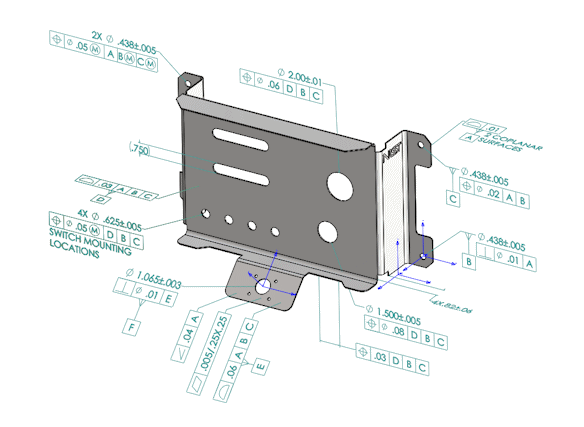

Beim Öffnen eines SOLIDWORKS Teils oder einer Baugruppe, die 3D-Beschriftungen oder PMI-Daten (Product and Manufacturing Information) enthält, können Sie ein neues Prüfprojekt erstellen und alle Informationen für die Prüf-Checkliste extrahieren.
So erstellen Sie einen Prüfbericht aus einem SOLIDWORKS Teil oder einer Baugruppe:
- Klicken Sie auf Neues Prüfprojekt (CommandManager).
- Wählen Sie die Projekt- und die Extraktionseinstellungen aus.
Richten Sie das Projekt anhand der Kontrollkästchen ein. Sie können z. B. Bemaßungen, Bezugshinweise, GD&Ts und Bohrungsbeschreibungen berücksichtigen oder ausschließen. SOLIDWORKS Inspection fügt daraufhin die Stücklistensymbole zu den PMI-Daten hinzu. Qualitätsprüfer können sich dann auf das Prüf-Arbeitsblatt und das 3D-Modell beziehen, um zu sehen, welche Merkmale geprüft werden müssen.
Sie können zwischen den Extraktionsmodi Automatisch oder Manuell wählen.

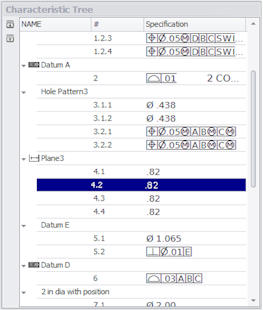

Die Prüfmerkmale sind im Merkmalsbaum aufgeführt. Sie können die Eigenschaften eines Merkmals ändern, sodass zusätzliche Informationen wie Operation, Klassifizierung und Prüfmethode berücksichtigt werden. Darüber hinaus können Sie sie neu anordnen.
Nach Abschluss des Projekts können Sie die folgenden Dateien generieren:
- Microsoft® Excel Arbeitsblatt
- 2D-PDF
- 3D-PDF (wenn SOLIDWORKS MBD verfügbar ist)
- eDrawings Datei
