Erstellen von Zunge und Schlitz

So erstellen Sie eine Zunge und einen Schlitz:

  1. Öffnen Sie system_dir:\Benutzer\Öffentlich\Öffentliche Dokumente\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal\tab_and_slot.sldprt.
  2. Klicken Sie auf Zunge und Schlitz (Blech-Symbolleiste) oder auf Einfügen > Blech > Zunge und Schlitz.
  3. Nehmen Sie im PropertyManager folgende Einstellungen vor:
    1. Wählen Sie unter Abstand, die Option Gleicher Abstand aus und richten Sie die Anzahl der referenzierten Kopien auf 7 ein.
    2. Richten Sie unter Zungen die Länge auf 5 mm, die Höhe auf Blind und den Höhenwert der Zunge auf 5 mm ein.

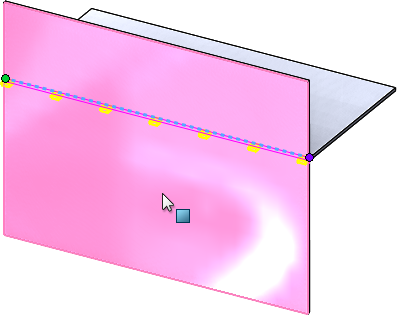

  4. Im Grafikbereich:
    1. Wählen Sie die für die Zungenkante gezeigte Kante aus.

    2. Wählen Sie die für die Schlitzfläche gezeigte Fläche aus.

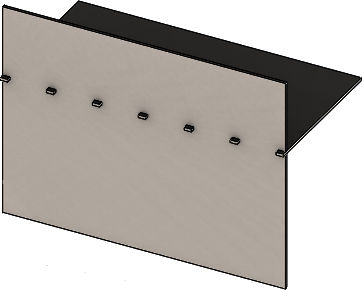

  5. Klicken Sie auf .
