Erstellen normale Schnitte

Mit dem Werkzeug Normaler Schnitt können Sie alle nicht-normalen Seitenwände in Blechmodellen normalisieren.

Das Werkzeug Normaler Schnitt wendet einen Normalschnitt an, der unabhängig von den Werkzeugen ist, mit denen das Material entfernt wurde. Sie können mehrere Flächen auswählen, um eine normale Blech-Seitenwand zu definieren (nicht obere oder untere Flächen).

Mit der Option Normaler Schnitt können Sie zwar linear ausgetragene Schnitte erstellen, die Option ist aber auf einzelne linear ausgetragene Schnittkomponenten beschränkt.

So erstellen Sie einen normalen Schnitt:

  1. Öffnen Sie system_dir:\Benutzer\Öffentlich\Öffentliche Dokumente\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal\normal_cut.sldprt.

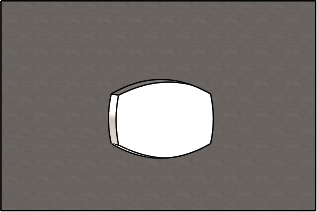

    Das Teil hat ausgeformte Schnitte mit nicht-normalen Seitenwänden.

  2. Klicken Sie auf Normaler Schnitt (Blech-Symbolleiste) oder wählen Sie Einfügen > Blech > Normaler Schnitt aus.
  3. Wählen Sie im PropertyManager unter Flächen für normalen Schritt die Option Automatische Fortsetzung aus.

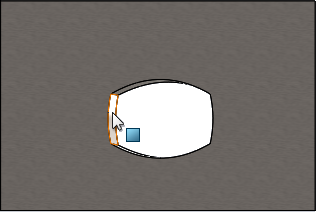

  4. Wählen Sie im Grafikbereich die Fläche des Schnitts aus.

    Die Software wählt alle Flächen des Schnitts aus.
  5. Wählen Sie im PropertyManager unter Parameter für normalen Schnitt die Option Ausdehnung aus.
    Bei Auswahl von Ausdehnung wird die Geometrie anhand der Kontur an den oberen und unteren Flächen maximal geschnitten.
  6. Klicken Sie auf .

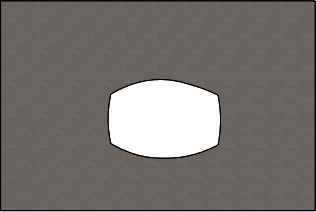

    Die Flächen des Schnitts sind normal zu den oberen und unteren Flächen des Teils.
