PropertyManager Biegungen

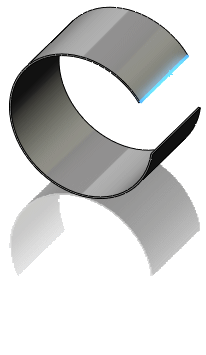

Mit dem PropertyManager Biegungen können Sie ein ausgewandetes Teil in ein Blechteil umwandeln.

Verwenden von PropertyManager Biegungen zum Umwandeln eines Teils in Blech:

  1. Klicken Sie auf Biegungen einfügen Tool_Insert_Bends_Sheet_Metal.gif (Blech-Symbolleiste), oder klicken Sie auf Einfügen > Blech > Biegungen.
  2. Unter Biegeparameter:
    • Wählen Sie Standardparameter ignorieren aus, um den Biegeradius oder die Dicke des ursprünglichen Blech-Features zu ändern.
    • Wählen Sie eine Fixierte Fläche oder Kante PM_shm_Fixed_Face.gif aus.
      Wenn das Teil keine planare Fläche hat, können Sie eine lineare Kante auswählen.
    • Legen Sie den Biegeradius PM_draft_angle.gif fest.
    • Wählen Sie Abgeschrägte Flächen ignorieren, um Fasen von der Konvertierung in Blechbiegungen auszunehmen.
  3. Wählen Sie unter Biegezugabe aus den folgenden Optionen aus: Biegetabelle, K-Faktor, Biegezugabe, Biegeverkürzung oder Biegeberechnung.
  4. Wenn Sie die Option K-Faktor, Biegezugabe oder Biegeverkürzung ausgewählt haben, geben Sie einen Wert ein.
  5. Wenn Freischnitte automatisch hinzugefügt werden sollen, aktivieren Sie das Kontrollkästchen Automatisch freischneiden und wählen Sie dann die Art des Freischnittes aus. Wenn Sie Rechteck oder Langloch wählen, müssen Sie ein Freischnitt-Verhältnis festlegen.
  6. Wenn gewünscht, wählen Sie eine Kante, in die ein Schlitz eingefügt werden soll, unter Schlitzparameter select_edges.png aus und:
    • Klicken Sie auf Richtung ändern, wenn Sie die Richtung des Schlitzes änden möchten.
    • Legen Sie im Feld Schlitzabstand PM_Gap_Distance.gif einen Wert fest, wenn Sie einen Schlitzabstand definieren möchten.
  7. Klicken Sie auf PM_OK.gif.
