Anzeigeoptionen

Legen Sie Optionen für die Auswahl von Kanten, Ebenen und anderen Elementen fest.

Festlegen der Anzeigeoptionen:

  1. Klicken Sie auf Optionen oder Extras > Optionen.
  2. Klicken Sie auf Anzeige.
  3. Wählen Sie aus den unten beschriebenen Optionen aus, und klicken Sie dann auf OK.
Klicken Sie auf Zurücksetzen, um den Werksstandard für alle Systemoptionen oder nur für die Optionen auf dieser Seite wiederherzustellen.

Anzeige verdeckter Kanten als

Durchgehend oder Gestrichelt Definiert, wie in Teil- oder Baugruppendokumenten verborgene Kanten im Modus Verdeckte Kanten sichtbar angezeigt werden.

Anzeige von Kanten in Teil/Baugruppe

Steuert die Anzeige tangentialer Kanten, wenn sich das Modell im Modus Verdeckte Kanten ausgeblendet, Verdeckte Kanten sichtbar oder Schattiert mit Kanten befindet.

Sichtbar
Als Phantom
Ausgeblendet
Sie können auch auf Ansicht > Anzeige klicken und Tangentiale Kanten sichtbar, Tangentiale Kanten als Phantom oder Tangentiale Kanten ausgeblendet auswählen.

Kantenanzeige im Modus Schattiert mit Kanten

Verdeckte Kanten ausgeblendet Alle Kanten, die im Modus Verdeckte Kanten ausgeblendet angezeigt würden, werden auch im Modus Schattiert mit Kanten angezeigt.
Optimieren für dünne Teile Verfügbar, wenn Sie HLR auswählen. Zur akkuraten Anzeige von Teilen und Baugruppen mit dünner Wandstärke und um zu verhindern, dass die Kanten verschmelzen.
Zur Verwendung dieser Option müssen die Grafikkarte und der Treiber OpenGL 4.0, GLSL 4.0 oder höher unterstützen.
Drahtdarstellung Alle Kanten werden im Modus Schattiert mit Kanten angezeigt (wie bei Drahtdarstellung).

Baugruppentransparenz für Bearbeitung im Kontext

Steuert die Transparenz-Optionen während des Bearbeitens von Baugruppenkomponenten. Diese Einstellungen wirken sich nur auf die Komponenten aus, die nicht bearbeitet werden. (Diese Option ist nicht verfügbar, wenn der Modus Große Baugruppe aktiviert ist.)

Undurchsichtige Baugruppe Die Komponenten, die nicht bearbeitet werden, sind undurchsichtig.
Baugruppentransparenz beibehalten Die Komponenten, die nicht bearbeitet werden, behalten ihre individuellen Transparenzeinstellungen bei.
Baugruppentransparenz forcieren Für die Komponenten, die nicht bearbeitet werden, wird der von Ihnen festgelegte Transparenzgrad verwendet. Schieben Sie den Schieberegler auf den gewünschten Transparenzgrad (eine Verschiebung nach rechts erhöht die Transparenz).
Sie können auch die Farben ändern, die im Modus Komponente bearbeiten verwendet werden.

Kanten glätten

Bestimmt das Ausmaß der Kantenglättung für die Modelle im Grafikbereich. Kantenglättung entfernt gezackte Kanten, wodurch ein Bild realistischer erscheint.

Wenn ein oder mehrere Dokumente geöffnet sind, können einige Optionen für die Kantenglättung deaktiviert werden. Alle Kantenglättungsoptionen sind im Modus Große Baugruppe deaktiviert.
Kein Deaktiviert Kantenglättung.
Kanten/Skizzen glätten Glättet gezackte Kanten in den Modi Schattiert mit Kanten, Drahtdarstellung, Verdeckte Kanten ausgeblendet und Verdeckte Kanten sichtbar.
Option zur Anzeige von geglätteten Kanten ist aktiviert
Option zur Anzeige von geglätteten Kanten ist deaktiviert
Kanten glätten für ganze Bühne Verfügbar, wenn Ihre Videokarte Kantenglättung für die ganze Bühne unterstützt und einen Stabilitätstest bestanden hat. Sie müssen die Einstellungen in der Grafikkarten-Systemsteuerung für Kantenglättung einstellen, damit die Steuerung über die Anwendung möglich ist. Wendet Kantenglättung auf den gesamten Grafikbereich für Teile, Baugruppen und Zeichnungen an.
Schließen Sie alle SOLIDWORKS Dokumente, bevor Sie die Kantenglättung für die ganze Bühne aktivieren oder deaktivieren. Starten Sie die SOLIDWORKS Software neu, damit die Kantenglättung für die ganze Bühne wirksam wird.
Hervorheben aller Kanten von Features, die in Grafikansicht ausgewählt sind Alle Kanten eines Features werden bei Wahl des Features hervorgehoben.
Dynamisches Hervorheben von Grafikansicht Modellflächen, -kanten und -eckpunkte werden hervorgehoben, wenn Sie den Cursor über eine Skizze, ein Modell oder eine Zeichnung bewegen. (Diese Option ist nicht verfügbar, wenn der Modus Große Baugruppe aktiviert ist.)
Offene Kanten von Oberflächen in anderer Farbe anzeigen Erleichtert die Unterscheidung zwischen den offenen Kanten einer Oberfläche und tangentialen Kanten oder Silhouettenkanten.
Um die Kantenfarbe festzulegen, klicken Sie auf Extras > Optionen > Systemoptionen > Farben . Wählen Sie Oberflächen > Offene Kanten in Systemfarben.
Schattierte Ebenen anzeigen Zeigt transparente schattierte Ebenen mit einer Drahtdarstellungskante, deren Vorder- und Hinterflächen von unterschiedlicher Farbe sind.
Um die Farben für schattierte Ebenen festzulegen, klicken Sie auf Extras > Optionen > Dokumenteigenschaften > Ebenenanzeige . Klicken Sie unter Flächen auf Farbe der Vorderfläche oder Farbe der Hinterfläche, um die Farben zu ändern. Verwenden Sie den Schieberegler, um den Transparenzgrad einzustellen (eine Verschiebung nach rechts erhöht die Transparenz).

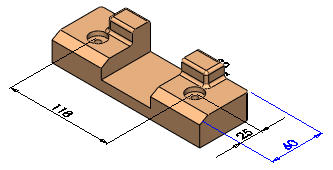

Bemaßungen flach zum Bildschirm anzeigen Wählen Sie diese Option aus, um Bemaßungstext auf der Ebene Ihres Bildschirms anzuzeigen. Deaktivieren Sie die Anzeige von Bemaßungstext auf der Ebene der 3D-Beschriftungsanzeige der Bemaßung.
Ausgewählt: Der Bemaßungstext wird in der Ebene des Bildschirms angezeigt und der gesamte Bemaßungstext sowie alle Bemaßungslinien in der aktuellen Beschriftungsansicht sind sichtbar.
Deaktiviert: Der Bemaßungstext wird in der Ebene der 3D-Beschriftungsansicht angezeigt und der Bemaßungstext sowie alle Bemaßungslinien hinter dem Modell werden ausgeblendet.
Bezugshinweise flach zum Bildschirm anzeigen Wählen Sie diese Option aus, um Bezugshinweise auf der Ebene Ihres Bildschirms anzuzeigen. Deaktivieren Sie die Anzeige von Bezugshinweisen auf der Ebene der 3D-Beschriftungsansicht der Bemaßung.
Referenztriade anzeigen Zeigt eine Referenztriade zur besseren Orientierung bei der Modellansicht an. Die Referenztriade dient nur Anzeigezwecken; sie kann weder ausgewählt noch als Ableitungspunkt verwendet werden.
Bildlaufleisten in Grafikansicht anzeigen Diese Option ist nicht verfügbar, wenn ein Dokument geöffnet ist. Um diese Einstellung zu ändern, müssen Sie alle Dokumente schließen.
Umgebungslicht-Okklusion für Entwurfsqualität anzeigen Verwenden Sie Entwurfsqualität für das Rendering von Modellen, wenn Sie Umgebungslicht-Okklusion nutzen. Die Entwurfsqualität ermöglicht ein schnelleres Rendering, bietet jedoch weniger visuelle Originaltreue. Deaktivieren Sie die Option, um die Standardqualität zu verwenden.
Speedpak-Grafikkreis anzeigen Aktiviert oder deaktiviert die Anzeige des SpeedPak-Grafikkreises.

Wenn der Grafikkreis aktiviert ist, wird in dem Bereich um den Mauszeiger nur auswählbare Geometrie angezeigt.

Wenn der Grafikkreis deaktiviert ist, bleibt die gesamte Geometrie in dem Bereich um den Mauszeiger sichtbar.
Tooltips der Musterinformationen anzeigen Wählen Sie diese Option zur Anzeige von Informationen zu einem Muster aus, einschließlich Musternamen, Mustertyp, alle Ausgangselemente für die Mustererstellung, Abstand und Anzahl referenzierter, übersprungener und variierter Kopien.
Projektionstyp für Vierfachansicht-Viewport Steuert, welche Ansichten in den Viewports angezeigt werden, wenn Sie auf Vierfachansicht (Standardansichten-Symbolleiste) klicken. Wählen Sie eine der folgenden Optionen aus:

Erster Winkel

Vorne, Links, Oben und Trimetrisch.

Dritter Winkel

Vorne, Rechts, Oben und Trimetrisch
Breadcrumbs in Auswahl anzeigen

Zeigt Breadcrumbs in der oberen linken Ecke des Grafikbereichs an, wenn Sie ein Element im Grafikbereich oder einen Knoten im FeatureManager auswählen.

Die Breadcrumbs zeigen verwandte Elemente des ausgewählten Elements in der hierarchischen Struktur nach oben und nach unten bis zur Baugruppe oder zum Teil der obersten Ebene.
Eindeutige Gleichungskennung anzeigen

Unter Geordnete Ansicht im Dialogfeld Gleichungen wird eine eindeutige Kennung für eine Gleichung als Referenz in den Tabellen angezeigt.

Wenn Sie mit dem Cursor auf eine Gleichung unter der Spalte Name zeigen, wird ein Tooltip mit einer eindeutigen ID (Beziehungs-ID) für diese Gleichung angezeigt.

Sie können die Beziehungs-ID in einer Tabelle angeben, um eine Gleichung in allen Konfigurationen zu deaktivieren oder zu aktivieren. Der Parameter $Enable@Relation_ID@Equations, wobei die Beziehungs-ID eine Zahl ist, die eine Gleichung eindeutig kennzeichnet. Der Parameter $Enable@1@Equations gilt beispielsweise für Gleichung 1. Geben Sie dann in der Tabelle unter dem Parameter Ja oder Nein ein, um die Gleichung für alle Konfigurationen zu aktivieren bzw. zu deaktivieren.
