PropertyManager Geschlossene Ecke

Schließen einer Ecke:

  1. Erstellen eines Blechteils, das den Bereich umfasst, der abgeschlossen werden soll.
    Sie können z.B. das Geschlossene-Ecke-Feature verwenden, um den offenen Bereich zwischen den aneinandergrenzenden, gewinkelten Kante-Laschen abzuschließen.
  2. Klicken Sie auf Geschlossene Ecke Tool_Closed_Corner_Sheet_Metal.gif (Blech-Symbolleiste), oder wählen Sie Einfügen > Blech > Geschlossene Ecke aus.
  3. Wählen Sie mindestens eine planare Fläche für Zu verlängernde Flächen PM_face_plane.gif aus.
    Die SOLIDWORKS Software versucht, Flächen für Übereinstimmung PM_face_plane.gif zu finden.
    Wenn keine übereinstimmenden Flächen gefunden werden, können Sie Zu verlängernde Flächen und Flächen für Übereinstimmung manuell auswählen.
    Automatische Fortsetzung ist automatisch deaktiviert, wenn Sie die Auswahl unter Zu verlängernde Flächen oder Flächen für Übereinstimmung deaktivieren oder löschen. Sie können sie manuell wieder aktivieren.
  4. Wählen Sie einen Eckentyp aus:
    • Eckstoß PM_Butt.gif
    • Bündiger Eckstoß durch Verlängerung PM_Overlap.gif
    • Schaltfläche Bündiger Eckstoß durch Verkürzung corner_sm_underlap.png
      Eckstoß PM_Butt.gif Bündiger Eckstoß durch Verlängerung PM_Overlap.gif Schaltfläche Bündiger Eckstoß durch Verkürzung corner_sm_underlap.png
    Vorderseite corner_type_butt_front.gif corner_type_over_front.gif corner_type_under_front.gif
    Oben corner_type_butt_top.gif corner_type_over_top.gif corner_type_under_top.gif
    Dimetrisch corner_type_butt_dimetric.gif corner_type_over_tri.gif corner_type_under_tri.gif
  5. Legen Sie einen Wert für Abstand PM_Gap_Distance.gif fest.
    gap_distance_01.gif gap_distance_05.gif
    Abstand 0,05 Abstand 0,1
  6. Legen Sie einen Wert für das Verhältnis zwischen Bündiger Eckstoß durch Verlängerung/Bündiger Eckstoß durch Verkürzung PM_Overlap-underlap_ratio.gif fest.
  7. Aktivieren oder deaktivieren Sie folgende Optionen:
    Option Bezeichnung
    Offener Biegebereich Vorschau ist nicht verfügbar, wenn diese Option ausgewählt ist.
    open_bend_region_selected.gif open_bend_region_cleared.gif
    Biegebereich öffnen aktiviert Biegebereich öffnen deaktiviert
    Koplanare Flächen Wendet die geschlossene Ecke auf alle Flächen an, die koplanar zur ausgewählten Fläche sind.
    shm_coplanar_selected.gif shm_coplanar_cleared.gif
    Koplanare Flächen aktiviert Koplanare Flächen deaktiviert

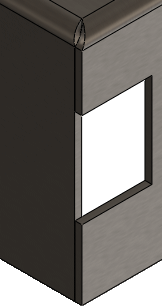

    Enge Ecke Verwendet den Algorithmus für große Biegeradien, um den Spalt im Biegebereich einzuengen.

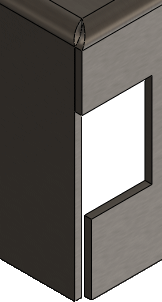

    Enge Ecke aktiviert Enge Ecke deaktiviert

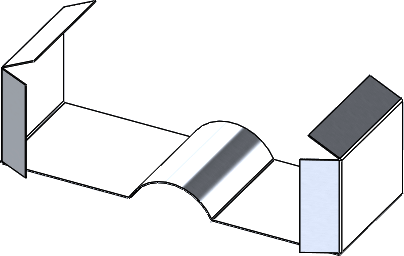

    Automatische Fortsetzung

    Wählt die Flächen für Übereinstimmung automatisch auf Grundlage der ausgewählten Flächen zum Verlängern aus.

    Automatische Fortsetzung ausgewählt Automatische Fortsetzung deaktiviert
  8. Klicken Sie auf .
