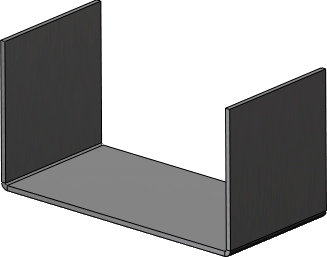

| Erstellen Sie ein Blechteil. |
|

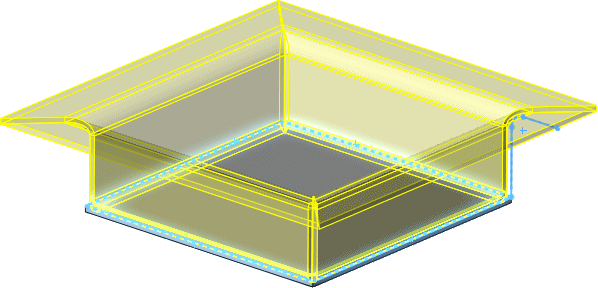

Wählen Sie die Kante nahe dem Endpunkt am Anfang der Kantenreihe aus.
|
|
| Richtig |
Falsch |
|

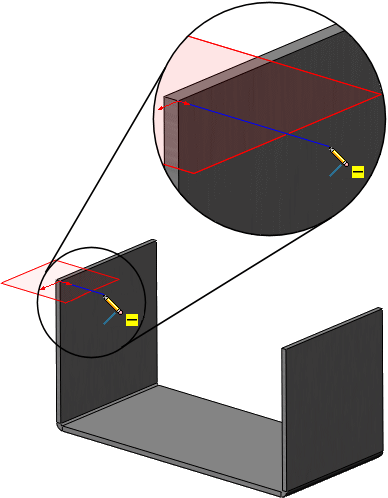

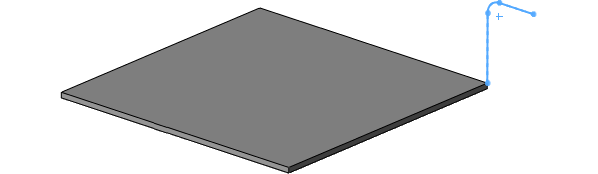

| Erstellen Sie eine Skizze für die Gehrung-Lasche. Die Skizzierebene muss normal auf die erste Kante ausgerichtet sein, auf der die Gehrung-Lasche erstellt wird. |
|

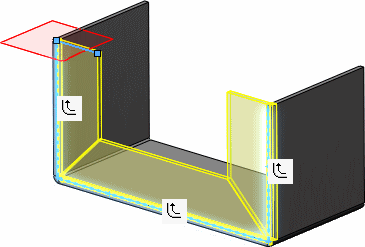

| Wählen Sie die Kanten für die Gehrung-Lasche in fortlaufender Reihenfolge aus. In diesem Beispiel wurden die linke vertikale Kante, dann die horizontale Kante, dann die rechte vertikale Kante ausgewählt. Alternativ können Sie auf Fortsetzen
 klicken, um alle Kanten auszuwählen, die tangential zu der ausgewählten Kante stehen.
|
|

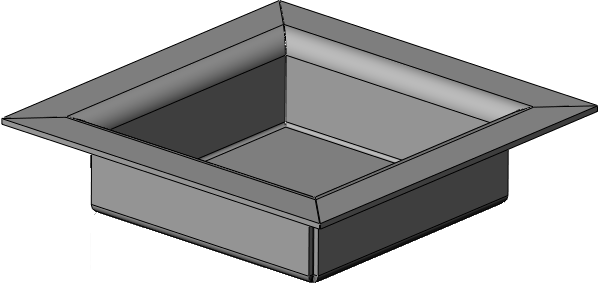

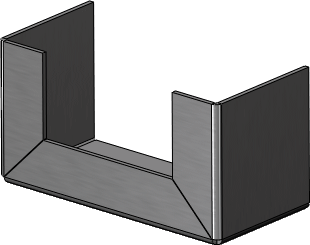

| Die Gehrung-Lasche ist komplett. |
|
