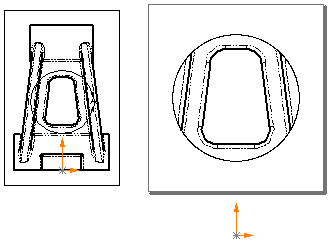

Ausrichten einer Zeichnung an einer anderen Ausrichten einer Zeichenansicht an einer anderen: Führen Sie einen der folgenden Schritte aus: Wählen Sie eine Zeichenansicht aus, und klicken Sie auf Extras > Zeichenansicht ausrichten > Horizontal auf andere Ansicht oder Vertikal auf andere Ansicht. Klicken Sie mit der rechten Maustaste auf eine Zeichenansicht, wählen Sie Ausrichtung und anschließend eine der folgenden Optionen aus: Horizontal auf Ursprung ausrichten (äquivalent zu Horizontal auf andere Ansicht) Vertikal auf Ursprung ausrichten (äquivalent zu Vertikal auf andere Ansicht) Horizontal auf Mitte ausrichten Vertikal auf Mitte ausrichten Der Cursor nimmt die Form an. Wählen Sie die Ansicht aus, auf die Sie die Ausrichtung vornehmen möchten. Die Modellursprünge oder die Mitte der Zeichenansichten werden entlang der ausgewählten Richtung ausgerichtet. Die Ausrichtung wird beibehalten, wenn Sie die Referenzansicht verschieben. Übergeordnetes ThemaAusrichten von Ansichten Zugehörige Konzepte Hilfsansichten und Zeichenblatt Zugehörige Tasks Wiederherstellen der ursprünglichen Drehung einer Ansicht Ausrichten einer Zeichenansicht an einer Modellkante Brechen der Ausrichtung einer Ansicht
