La funzione Linguetta e asola crea delle linguette su un corpo e delle asole (fori) su un altro corpo per l'incastro dei due corpi. È possibile specificare l'aspetto delle linguette e delle asole e il modo in cui sono distribuite lungo le entità selezionate.
Le linguette e le asole facilitano la saldatura tra loro delle parti e riducono al minimo la necessità di realizzare fissaggi complessi, in quanto è possibile incastrare più parti in lamiera. Questa funzione è disponibile per tutte le parti, non solo le parti in lamiera. È possibile utilizzarla su corpi singoli, corpi multipli e parti nel contesto di un assieme.
I bordi e le facce devono corrispondere tra loro; quando si seleziona un bordo per le linguette, è necessario selezionare una faccia corrispondente per le asole. I bordi devono essere lineari, le facce possono essere piane o cilindriche, ma i bordi e le facce non è necessario che si tocchino.
 |
 |

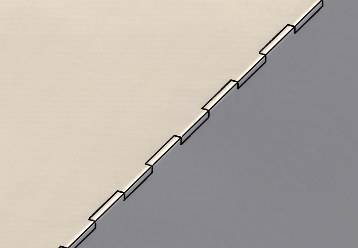

| Funzione Linguetta e asola |
Immagine ingrandita |
