Specificare le proprietà per le tabelle di foratura esistenti.
Per aprire il PropertyManager Tabella di foratura (modifica) , procedere in uno dei modi seguenti:
- Fare clic sull'icona della tabella di spostamento
nello spigolo in alto a sinistra della tabella.
- Fare clic con il pulsante destro ovunque nella tabella e selezionare Proprietà.
- Fare clic con il pulsante destro sulla tabella nell'albero di disegno FeatureManager, quindi selezionare Proprietà.
Posizione di tabella
L'angolo fisso controlla la direzione nella quale la tabella si espande quando si aggiungono nuove colonne o righe.
Impostare lo Spigolo ancorato su:
|
In alto a sinistra
|
Le nuove colonne si estendono a destra e le nuove righe sotto il punto di ancoraggio.
|
|
In alto a destra
|
Le nuove colonne si estendono a sinistra e le nuove righe sotto il punto di ancoraggio.
|
|
In basso a sinistra
|
Le nuove colonne si estendono a destra e le nuove righe sopra il punto di ancoraggio.
|
|
In basso a destra
|
Le nuove colonne si estendono a sinistra e le nuove righe sopra il punto di ancoraggio.
|
|
Allega al punto di ancoraggio.
|
Collega l'angolo specificato all'ancoraggio della tabella.
|
L'opzione Spigolo stazionario non è disponibile quando la tabella viene creata per la prima volta. Se la tabella è ancorata in creazione, lo spigolo stazionario viene automaticamente scelto sul foglio di disegno nel quadrante più vicino all'ancora della tabella.
Controllo alfanumerico
Specificare le etichette identificando i fori da rendere alfanumerici (A, B, C...) o numerici (1, 2, 3...). Con le etichette alfanumeriche, il prefisso lettera indica la dimensione di un foro specifica e il numero indica un'istanza. Usare Inizio per specificare una lettera o un numero iniziale.
Le note corrispondenti nella vista cambiano con la tabella.
|
|
A, B, C...
|
|
|

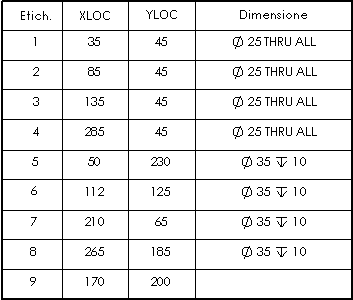

1, 2, 3
|
Schema
|

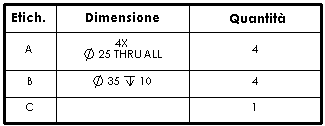

Abbina stesse etichette
|
Abbina le file con i fori nella stessa ripetizione, che associa inoltre i fori con la stessa dimensione. Le colonne dei valori di posizione vengono rimosse. Questa opzione rimuove le colonne di ubicazione X LOC e Y LOC.
|
|

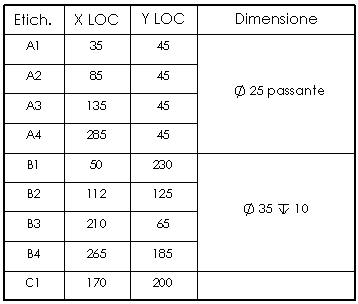

Abbina stesse dimensioni
|
Disponibile solo se l'opzione Abbina stesse etichette non è selezionata. Unisce le celle ai fori della stessa dimensione. Le colonne dei valori di posizione rimangono.
|
|
Mostra dimensioni di trapanatura con numeri e lettere in pollici ANSI
|
Visualizza i fori creati con lo strumento Creazione guidata fori con le stesse dimensioni presenti in Specifiche di foratura nello strumento Creazione guidata fori, ad esempio A o #40.
|
È possibile commutare la visualizzazione delle dimensioni nelle tabelle di foratura selezionando o deselezionando questa opzione.
Nascondi indicatore dell'origine
Specifica il numero di unità significative per i valori di posizione dei fori.
Visibilità
Selezione per nascondere qualsiasi o tutte le seguenti opzioni:
-
Nascondi l'indicatore dell'origine
-
Nascondi i centri del foro
-
Nascondi etichette del foro
Bordo
|
Margini esterni
|
Selezionare uno spessore di linea per il bordo esterno della tabella. |
|
Margini interni
|
Selezionare uno spessore di linea per la griglia interna della tabella. |
Quote duplici
Selezionare Quote duplici per visualizzare le quote in due unità.
Mostra unità. Selezionare per visualizzare le unità.
Livello
nei disegni con livelli con nome, selezionare un livello. La tabella assume il colore del livello.
Formato del testo
| Tutto maiuscolo |
Selezionare per specificare che tutti i caratteri della tabella sono maiuscoli. |
