È possibile aggiungere relazioni di continuità per la curvatura uguale o tangente a determinate entità di schizzo non appena si finisce di schizzarle nella geometria esistente.
Le relazioni di continuità si aggiungono quando si seleziona un punto finale condiviso tra due entità utilizzando la barra degli strumenti a comparsa Vincolo. La barra degli strumenti viene visualizzata quando le seguenti entità di schizzo terminano su:
- Una linea e un arco
- Una spline di stile e una spline
- Bordi del modello
- Entità coniche, parabole ed entità di ellisse parziale
Per applicare le relazioni di continuità:
- Aprire un nuovo schizzo. Utilizzare lo strumento Arco a 3 punti
per tracciare un arco.
- Fare clic su Spline
(barra degli strumenti Schizzo) oppure selezionare . Tracciare una spline a una certa distanza dall'arco.

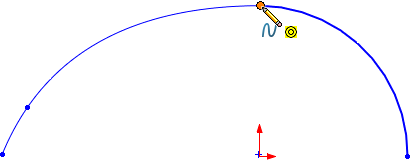

- Ancorare la spline al punto finale dell'arco e fare doppio clic per completare la spline.

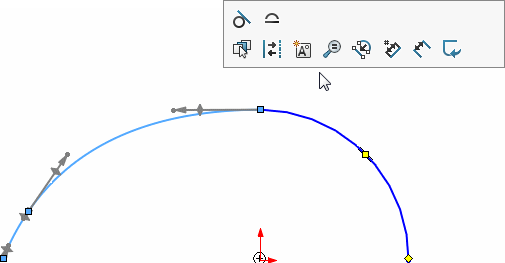

Viene visualizzata la barra degli strumenti a comparsa Vincolo.

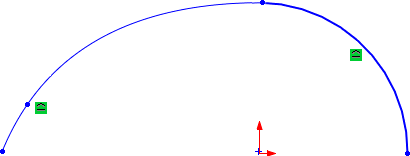

- Fare clic su Tangente
o Realizza curve di lunghezza uguale
dalla barra degli strumenti a comparsa.
