È possibile creare rapporti di ispezione completi utilizzando i file di parte e di assieme SOLIDWORKS esistenti (*.sldprt e *.sldasm).
Quando si apre una parte o un assieme SOLIDWORKS che contiene annotazioni 3D o informazioni PMI, è possibile creare un nuovo progetto di ispezione ed estrarre tutte le informazioni della lista di controllo dell'ispezione.
Per creare un rapporto di ispezione a partire da una parte o da un assieme SOLIDWORKS:
- Fare clic su Nuovo progetto di ispezione (CommandManager).
- Selezionare le impostazioni del progetto e le impostazioni di estrazione.

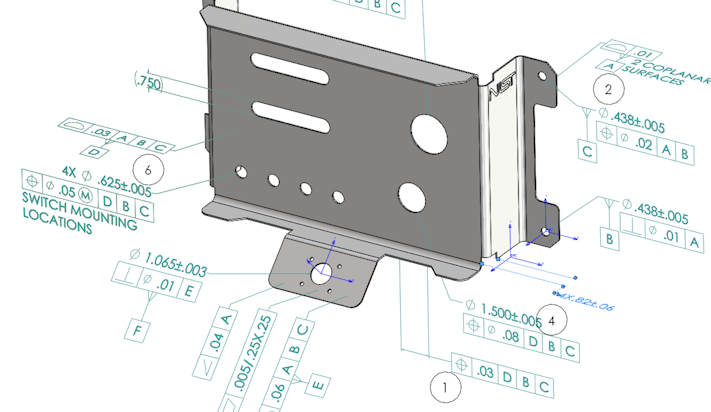

Utilizzare le caselle di spunta per impostare il progetto. Ad esempio, è possibile includere o escludere Quote, Note, GD&T e Didascalie foro, quindi SOLIDWORKS Inspection aggiunge le bollature alle informazioni PMI. Gli ispettori della qualità possono fare riferimento al foglio di calcolo dell'ispezione ispettori e al modello 3D per capire quali caratteristiche devono essere controllate.
È possibile utilizzare la modalità di estrazione Automatica o Manuale.

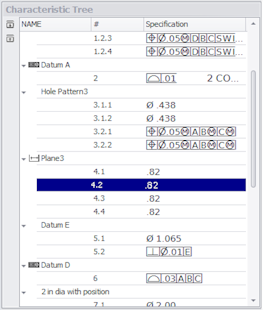

Le caratteristiche di ispezione sono elencate nell'Albero caratteristiche. È possibile modificare le proprietà di una caratteristica per includere altre informazioni come Operazione, Classificazione e Metodo di ispezione. Inoltre, è possibile riordinarle.
Quando il progetto è completo, è possibile generare:
- rapporto Microsoft® Excel
- PDF 2D
- PDF 3D (se è disponibile SOLIDWORKS MBD)
- file eDrawings
