図面内のパンチ テーブルに対してプロパティを指定します。
この PropertyManager を開くには:
展開図面ビューで、パンチ テーブル
(テーブル ツールバー) または をクリックします。
テーブル テンプレート
パンチ テーブルのテーブル テンプレートを開く
をクリックし、標準またはユーザー定義の テンプレート を選択します。 このオプションはテーブルを挿入する場合のみ使用できます。 ソフトウェア付属のパンチ テーブル テンプレートでは、デフォルトのフォーマットに列を追加します。 これらは
install_dir\lang\japanese にあります。 標準テンプレート(punchtable-standard.sldpuntbt)は、タグ、X位置、Y位置、パンチ ID、数量、および 角度 列を作成します。
テーブル位置
テーブルの固定コーナーによって、テーブルに新しい列や行が追加される方向がコントロールされます。
アルファベット/数字のコントロール (Alpha/Numerical Control)
パンチ テーブルのタグ シーケンス(アルファベットか数字)を選択します。
A, B, C
|
パンチのタグ シーケンスをアルファベットで定義します。 |
|
1, 2, 3
|
パンチのタグ シーケンスを数値で定義します。 |
|
開始
|
最初のタグを設定します。 |
|
データム
テーブルを挿入する際、原点(Origin)が指定可能になるため、頂点を選択します。原点をX軸とY軸で定義するには、X軸方向の参照X Axis Direction Reference)をクリックし、グラフィックス領域で平行なモデル エッジを選択します。続いてY軸方向の参照(Y Axis Direction Reference)を選択し、グラフィックス領域で垂直なモデル エッジを選択します。
テーブルが作成されたあと、データム基準をもう一つの位置へドラッグできます。または、データム定義を編集できます。テーブルで、位置を表す値が更新されます。
フィーチャー
個々のエッジ、面、またはフィーチャーを選択してすべてのパンチ フィーチャーを含めます。
スキーム (Scheme)

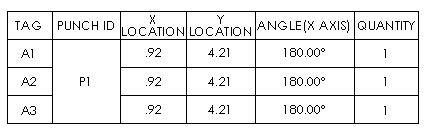

同じタグを組み合わせる
|
同じパンチ ID を持つ部品を選択して 1 行に組み合わせます。
|
同タイプを組み合わせる
|
同じタグを組み合わせる を選択解除すると、使用可能になります。 同じパンチ ID を持つパンチ フィーチャーのセルをマージします。 位置の値を表す列は保持されます。
|
パンチ位置の小数位数(Punch Location Precision)
パンチ フィーチャーの位置を表す値の、有効数字の数を指定します。
境界
ドキュメント設定を使用(Use document settings)
|
で設定された境界オプションを使用します。
|
|
外枠
|
テーブルの外枠の線の太さを設定します。 |
|
境界線
|
テーブル枠内の境界線の太さを設定します。 |
レイヤー(Layer)
|
Layer
|
名前が指定されたレイヤーを持つ図面で、レイヤーを選択します。 |
テキスト フォーマット
すべて大文字 |
選択して、テーブルのすべての文字が大文字になるように指定します。 |
