穴テーブルのドキュメント レベルのドラフト設定を指定できます。図面にのみ利用可能。
このページを開くには:
図面を開いたまま、オプション
(標準ツールバー)をクリックしてドキュメント プロパティ タブを選択し、次に を選択します。
全体的な設計規格
全体的な設計規格
|
選択した設計規格ページの設定が継承されます。 |
枠
|
外枠(Box Border)
|
テーブルの外枠の線の太さを設定します。 |
|
境界線(Grid Border)
|
テーブル枠内の境界線の太さを設定します。 |
テキスト
フォント(Font)
|
クリックし、フォントを変更します。 |
小数位数
小数位数
|
穴の位置に対する小数点以下の桁数を選択します。 |
|
アルファベット/数字のコントロール

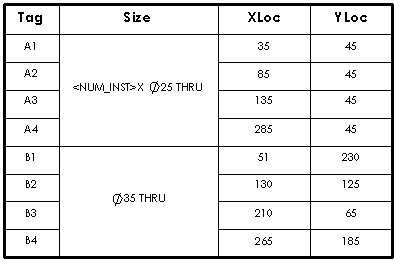

穴テーブルのタグ シーケンス(アルファベットか数字)を選択します。
A, B, C
|
穴のタグ シーケンス数の前にアルファベットを入れます。 |
|

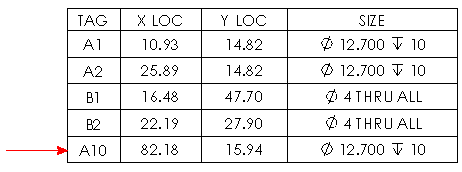

1, 2, 3
|
穴のタグ シーケンスを数値で定義します。 |
|
Layer
Layer
|
レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。
|
これらのレイヤー設定を適用するには、図面ビュー ドキュメントで規格に従う(Per Standard)をレイヤー(Layer)(レイヤー ツールバー)で選択する必要があります。
原点インジケータ
原点インジケータ
|
原点の表示の基準となる規格を選択するか、規格に従う(Per Standard)を選択し、全体的なドラフト規格を使用します。
|
ANSI, BSI:
ISO, GB:
DIN, JIS, GOST:
|
角度タグ/オフセット タグの表示
Angle
|
穴の中心点から直線で表示されるタグの角度を指定します。
|
オフセット(Offset)
|
穴の輪郭からタグまでの距離を指定します。
|
代替単位
2 単位表示
|
選択し、寸法を 2 単位で表示します。 |
2 単位表示で単位を表示
|
選択し、2 単位表示の単位を表示します。 |
寸法値の位置 |
上面
下
右側面 (Right)
左
|
