部品表のドキュメント レベルのドラフト設定を指定できます。すべてのドキュメント タイプで利用できます。
このページを開くには:
図面またはアセンブリ部品表 を開いたまま、オプション
(標準ツールバー) をクリックし、ドキュメント プロパティ タブを選択し、次に を選択します。
全体的な設計規格
|
全体的な設計規格
|
選択した設計規格ページの設定が継承されます。 |
枠
|
外枠（Box Border） |
テーブルの外枠の線の太さを設定します。 |
|
境界線（Grid Border）
|
テーブル枠内の境界線の太さを設定します。 |
テキスト
|
フォント（Font）
|
クリックし、フォントを変更します。
|
ゼロ個数の表示
|
破線
|
|
コンフィギュレーションにアセンブリ構成部品が無い場合、個数(Quantity)コラムの表示オプションを選択します。 |
|
ゼロ
|
|
|
空白
|
|
不明な構成部品
|
不明な構成部品の行を保持
|
コンフィギュレーションに無いアセンブリ構成部品をリストします。

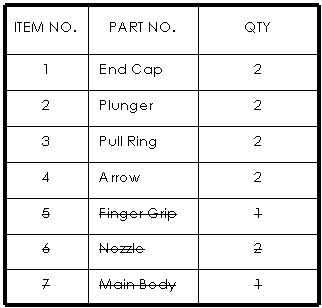

取り消し線を使用して表示 を選択し、見つからない構成部品に取り消し線を入れます。
|
|
レイヤー
| レイヤー |
レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。
|
これらのレイヤー設定を適用するには、図面ビュー ドキュメントで規格に従う（Per Standard）をレイヤー（Layer）（レイヤー ツールバー）で選択する必要があります。
オプション </Z3>
| 先頭のゼロの表示 |
|
標準
|
全体的な設計規格に従って先頭のゼロが表示されます。 |
|
表示（Show）
|
小数位数の前のゼロが表示されます。 |
|
削除（Remove）
|
先頭のゼロは表示されません。 |
|
| 少数点の後のゼロの表示 |
| ゼロの場合にのみ除去 |
すべてのメートル法表示で、小数点の後に続くゼロは表示されません。（ANSI 基準と ISO 基準に基づきます。） |
| 表示 |
単位（Units）で指定した小数位数に従って後に続くゼロが表示されます。 |
| 除去 |
後に続くゼロは表示されません。 |
| 標準 |
ASME Y14.5M-1994 規格に従って小数点の後のゼロ表示を表示します。 |
|
|
コンフィギュレーション名の隣に個数を追加しない
|
削除するアイテムを選択します:
個数 をコンフィギュレーション列から選択します。
このオプションは、部品表を挿入する前に選択する必要があります。部品表を挿入した後にこのオプションを選択しても、効果はありません。
|
|
テンプレートから個数コラムをコピーしない
|
選択し、個数コラム ヘッダーとしてコンフィギュレーション名に /QTY を追加します。 |
|
ﾄｯﾌﾟﾚﾍﾞﾙのみの部品表は１つのｺﾝﾌｨｷﾞｭﾚｰｼｮﾝに制限
|
トップレベルのみとして指定されている部品表を 1 つのコンフィギュレーションに制限する場合に選択します。 部品表でコンフィギュレーションを変更した場合、個数コラムのラベルは変更されません。 |
|
部品表の自動更新
|
選択し、関連アセンブリの構成部品における追加/削除を部品表で更新します。 |
