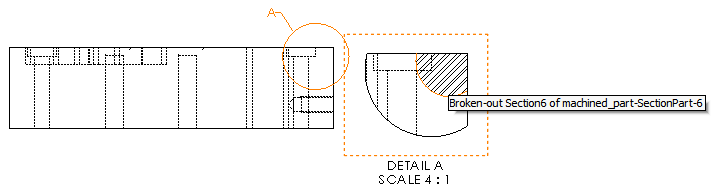

詳細図の部分断面図

詳細図に部分断面図を追加できます。

詳細図に部分断面図を追加するには:

  1. 詳細図で挿入（Insert） > 図面ビュー（Drawing View） > 部分断面（Broken-out Section）をクリックします。
  2. スプラインなどの閉じた輪郭をスケッチします。
  3. PropertyManagerでオプションを設定します。
  4. をクリックします。
