補助線のジョグ線（Jogging Extension Lines）

直線寸法補助線を右クリックし、表示オプション > ジョグ線 を選択してジョグ線にすることができます。

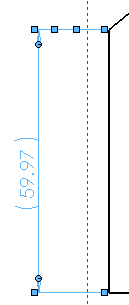

ジョグを選択した後の寸法補助線 ジョグ点をドラッグした後の寸法補助線
選択された寸法補助線からジョグを取り除くには、線を右クリックして 表示オプション（Display Options） > ジョグ（Jog）を選択解除します。

寸法補助線にジョグを追加

直線寸法補助線を右クリックし、表示オプション > ジョグを選択してジョグ線にすることができます。

寸法補助線にジョグを追加するには:

  1. 寸法補助線を右クリックし、 表示オプション > ジョグ を選択します。
  2. 寸法補助線上の点を横か縦にドラッグし、ベンドを作成します。
    選択寸法補助線からジョグを削除するには、補助線を右クリックし、表示オプション > ジョグを選択解除します。

寸法および寸法テキストに対する複数のジョグ引出線（Multiple Jogs for Dimensions and Callouts）

寸法 PropertyManager の 引出線 タブの マルチ ジョグ引出線 leader_jog.png ボタン をクリックすることで、既存の寸法や吹き出し引出線に複数のジョグを適用できます。

また、右クリックをしてジョグ点追加（Add jog point）を選択することにより寸法や寸法テキストを配置しながらジョグ点を追加できます。ジョグ点を挿入した後、ジョグ点をドラッグしてジョグ線を作成します。

複数のジョグ引出線は穴寸法テキストおよび次の寸法タイプに追加できます：
  • 直径
  • 放射線状
  • 面取り（Chamfer）
