板金部品における重複ボディ（Duplicating Bodies in Sheet Metal Parts）

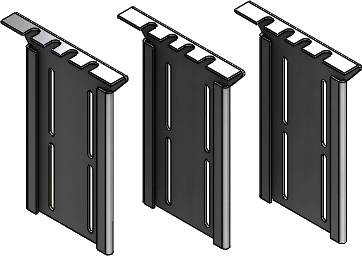

元の部品を複製することで、マルチボディ板金部品を作成できます。

フィーチャー ツールバーの次のコマンドを使用して、部品を複製します:

  • 直線パターン（Linear Pattern）
  • カーブ駆動パターン
  • ミラー
  • ボディの移動/コピー

メイン FeatureManager デザイン ツリーのパターン フィーチャーより上のフィーチャーで実行された変更は、すべてのボディに反映されます。

カット リストの各ボディで実行された変更は、そのボディにのみ適用されます。

板金部品を複製するには:

  1. 既存の板金部品で、ボディの移動/コピー （Move/Copy Bodies）（フィーチャー ツールバー）をクリックするか、挿入 > フィーチャー > 移動/コピー を選択します。
  2. PropertyManager で次を行います:

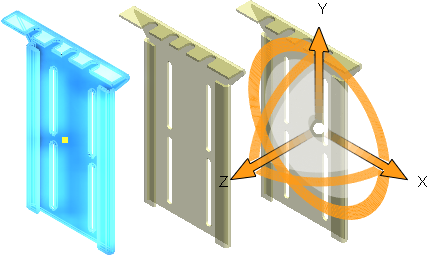

    1. ボディの移動/コピー で、移動するボディ bodies.png をグラフィックス領域で選択するか、フライアウト FeatureManager デザイン ツリーのカット リストで選択します。
      トライアドが表示されます。

    2. コピー をクリックし、コピー数 pattern_linear_count.png の値を設定します。
  3. トライアドを移動して、ボディを配置します。
  4. をクリックします。
